24.(18分)如图所示，MN、PQ是平行金属板，板长为L两板间距离为d，在PQ板的上方有垂直纸面向里足够大的匀强磁场．一个电荷量为q，质量为m的带负电粒子以速度V₀从MN板边缘且紧贴M点，沿平行于板的方向射入两板间，结果粒子恰好从PQ板左边缘飞进磁场，然后又恰好从PQ板的右边缘飞进电场．不计粒子重力，求：

　 (1)两金属板间所加电压U的大小；

　 (2)匀强磁场的磁感应强度B的大小；

　 (3)当该粒子再次进入电场并再次从电场中飞出时的速度及方向．

试题详情

23．(16分)

据中国月球探测计划的有关负责人披露，如果顺利实现把宇航员送入太空的目标，中国可望在2010年以前完成首次月球探测。“神舟七号”载人飞船的成功为我国实现探月计划--“嫦娥工程”又一次积累了宝贵经验．假设月球半径为R，月球表面的重力加速度为g₀，飞船在距月球表面高度为3R的圆形轨道I运动，到达轨道的A点点火变轨进入椭圆轨道II，到达轨道的近月点B再次点火进入月球近月轨道III绕月球作圆周运动．求：

(1)飞船在轨道I上的运行速率．

(2)飞船在A点处点火时，动能如何变化?

(3)飞船在轨道III绕月球运行一周所需的时间．

试题详情

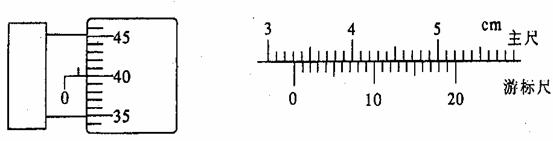

22．(18分)(1)如图所示，螺旋测微器的读数为　　　 mm，游标卡尺的读数为　　　 mm.

(2)某学习小组要描绘一只小电珠(2.5V，0.5A) 的伏安特性曲线，

所供选择的器材除了导线和开关外，还有以下一些器材可供选择：

　 A．电源E(电动势为3.0V，内阻不计)

　 B．电压表V_l(量程为0-3.0V，内阻约为2kΩ)

　 C．电压表V₂(量程为0-15.0V，内阻约为6kΩ)

　 D．电流表A₁(量程为0-0.6A，内阻约为lΩ)

　 E．电流表A₂(量程为0-100mA，内阻约为2Ω)

　 F．滑动变阻器R₁(最大阻值10Ω)

　 G．滑动变阻器R₂(最大阻值2kΩ)

　①为了减小实验误差，实验中电压表应选择　　，电流表应选择　　　，滑动变阻器应选择　　　　．(填器材前面的编号)

　②为提高实验精度，请你为该学习小组设计电路图，并画在方框中。

　③下表中的各组数据是此学习小组在实验中测得的，根据表格中的数据在方格纸上作出该电珠的伏安特性曲线。

U(V)	0	0.5	1	1.5	2	2.5
I(A)	0	0.17	0.30	0.39	0.45	0.49

④如果用一个电动势为1.5V，内阻为3Ω的电源与该小电珠组成电路，则该小电珠的实际功率为　　　　　 (保留两位有效数字)。

试题详情

21.如图，在水平桌面上放置两条相距的平行光滑金属导轨ab与cd，阻值为R的电阻与导轨的a、c端相连。金属滑杆MN垂直于导轨并可在导轨上滑动。整个装置放于匀强磁场中，磁场的方向竖直向上，磁感应强度的大小为B。滑杆与导轨电阻不计，滑杆的中点系一不可伸长的轻绳，绳绕过固定在桌边的光滑轻滑轮后，与一质量为m的物块相连，拉滑杆的绳处于水平拉直状态。现若从静止开始释放物块，用I表示回路中的感应电流，g表示重力加速度，则在物块下落过程中物块的速度可能　 (　　 )

A.小于　　　　 B.等于　　　 C. 小于　　　 D.　大于

第II卷非选择题(共174分)

试题详情

20．如图所示，沿水平方向放置的平行金属板a和b，分别与电源的正负极相连。a、b极的中央沿竖直方向各有一个小孔，带正电的液滴从小孔的正上方P点由静止自由落下，先后穿过两个小孔后速度为。现使a板不动，保持开关K打开或闭合，b板向上或向下平移一小段距离，相同的液滴仍从P点自由落下，先后穿过两个小孔后速度为；下列说法中正确的是(　　 )
