5.　　　　 如图3所示，电源电压保持不变时,当滑动变阻器滑片P向右滑动过程中　　　　　　　　　　　　　　　 [　　 ]

A．电压表V示数变小　 B．电流表A₁示数变大

C．电流表A₂示数不变　 D．电流表A₂示数变小

4.　　　　 用螺丝固定工件时，要在螺帽下垫一个面积较大的垫圈，使用垫圈是为了　 [　　 ]

A．增大螺帽对工件的压强

B．减小螺帽对工件的压力

C．增大接触面的粗糙程度，防滑

D．增大工件受力面积，减小压强

3.　　　　 夏日炎炎,人们总喜欢躲在大树的阴影下乘凉,树荫的形成是由于　　　　　　 [　　 ]

A．光的直线传播　

B．光的漫反射

C．光的折射

D．平面镜成像

2.　　　　 如图2所示,“奔马”模型的后蹄能稳稳地站立在手指上,下列分析正确的是　 [　　 ]

A．“奔马”受到的重力与手指对它的支持力是一对平衡力

B．“奔马”受到的重力与它对手指的压力是一对平衡力

C．“奔马”对手指的压力与手指对它的支持力是一对平衡力

D．“奔马”受到的重力与它对手指的压力是一对相互作用力

确但不全得1分，不选、多选或错选得0分)

1.　　　　 如图1所示，其中与其它三个力所产生的作用效果不同的是　　　　　　　 [　　 ]

12．如图12所示，电源电压U = 6V，定值电阻R₀ = 20Ω，当开关S₁闭合、S₂断开，调节滑动变阻器滑片P使小灯泡正常发光，此时电流表的示数I₁ = 0.3A；保持滑动变阻器滑片P的位置不变，再断开S₁、闭合S₂，电流表的示数I₂ = 0.2A．求小灯泡的额定电压和额定功率．

2009年全市普通高中招生统一考试

11．某中学研究性学习小组，驾船至东昌湖中．他们用细线系住石块，并用弹簧测力计测出其重力为6.0N．然后把石块放入湖水中，弹簧测力计的示数为3.6N．当石块触及湖底时，他们在细线上水面处做一标记，并测出石块到标记处的线长为4.8m．(g = 10N/kg，ρ_水= 1.0×10³kg/m³)求：

(1)在湖水中石块受到的浮力；

(2)湖水对此处湖底的压强；

(3)石块的密度．

10．某辆小轿车油箱内装有32kg汽油，司机小李驾车沿高速公路到某地旅游，路程为300km．假设轿车是匀速行驶，且受到的阻力为920N．已知汽油完全燃烧产生的内能有30%转化为机械能，汽油的热值为4.6×10⁷J/kg．求：

(1)汽车到达目的地牵引力所做的功；

(2)通过计算说明汽车在行驶途中是否需要加油．

9．(1)如图10所示的电路，当ab间接入电阻R或者小灯泡L时，写出用此电路图可完成的两个电学实验：

①　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ；

②　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ．

(2)王晶同学在做电学实验时，用电源、电压表、电流表、开关各一只，两个阻值相等的电阻和导线若干，设计了一个电路．如图11所示，当虚线框内的开关由闭合到断开时，电压表的示数不变，电流表的示数由大变小(不为零)，请在虚线框中画出电阻和开关的连接图．

8．课堂上，在“探究滑动摩擦力的大小与什么因素有关”时，同学们提出了以下几种猜想：

A．与接触面受到的压力大小有关　　 B．与相对运动的速度大小有关

C．与接触面面积的大小有关　　　　 D．与接触面的粗糙程度有关

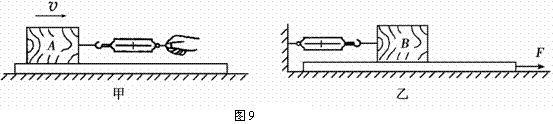

(1)刘明学习小组采用了如图9甲的实验设计，用弹簧测力计水平拉动木块在木板上匀速运动，并进行三次实验．实验数据如下表所示，则表中数据可以验证猜想　　　 (填序号)，可以得到的结论是：　　　　　　　　　　　　　　　　　　　　　　　　　　 ．

(2)为了验证其余三种猜想，在上面结论的基础上，该实验小组改用了如图9乙的实验设计。他们认为按照图乙做实验，便于读数、方便操作。请你简单说明他们这样认为的依据： 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　．
