21．如图所示，杠杆的一端挂一重为20N的重物，请用力的示意图画出杠杆所受阻力，并画出杠杆所受阻力的力臂．

20．如图是小刚同学为学校办公楼中央空调设计的自动控制装置，R是热敏电阻，其阻值随温度变化关系如下表格所示.已知电阻R₀为50Ω，左边控制电路电源电压为6V恒定不变.电流表0-30mA量程接入电路.当控制电路的电流大于或等于12mA时，右边空调电路启动并开始工作

(1)写出热敏电阻R随温度t变化的关系式________________；

(2)如果在电路中再串联一个30Ω的电阻，那么，空调的启动温度是_____________；

(3)为了给空调设定不同的启动温度，请你提出一种可行的、调节方便的措施．

________________________________________________________________________.

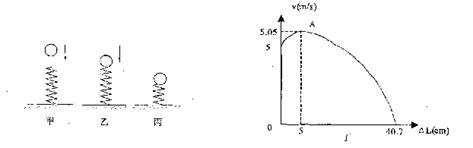

19．小球从高处下落到竖直放置的轻弹簧上(如图甲)，在刚接触轻弹簧的瞬间(如图乙)，速度为5m/s．将弹簧压缩到最短(如图丙)的整个过程中，小球的速度和弹簧缩短的长度△L之间的关系如图丁所示，其中A为曲线的最高点．已知该轻弹簧每受到0.2牛的压力就缩短1厘米，并且轻弹簧在受到撞击到压缩到最短的整个过程中始终发生弹性形变．在撞击轻弹簧到轻弹簧压缩到最短的过程中，小球的速度变化过程是　　　　 ．小球在速度最大时受到的弹力与重力是一对　　 __　　 ．小球受到的重力为_______________N．(不考虑空气阻力)

17．如图所示，安装锤柄时，应选择________图操作，因为锤头质量大，

惯性____　 _(填“大"或“小”)运动起来_________ (填“容易”或

“不容易”)改变运动状态．

16．2009年4月11日，央视《新闻30分》栏目报道了市民餐桌上常用的色彩鲜艳的仿瓷餐具存在安全隐患．质检部门把抽检的部分仿瓷餐具，放在沸水中加热，餐具在温度上升的过程中，其内能　　　 (选填“增大”、“减小”或“不变”)；同时释放出刺鼻、呛眼的甲醛气体，严重危害人体健康，该现象说明温度越高，分子的无规则运动越　　　　 ．

15．如图所示是一双普通的女鞋，其中应用到了许多物理知识，请按要求完成下列空格：鞋底内有一层松软的垫层，目的是为了减小足底受到的____________；鞋底外层的前端刻有凹凸不平的花纹，这是为了增大走路时鞋底与地面之间的_________．

14．如图是一定质量的某种晶体体积随温度变化的图像，分析图像可知：

(1)这种晶体的熔点是___________℃；

(2)D点的密度_______E点的密度．(选填“大于”、“等于”或“小于”)

13．在我们已学过的知识中，用来说明燃料优劣的物理量是　　　　　　　 ；完全燃烧5m³的天然气能放出　　　　　　 J的热量．(天然气的热值取7.1×l0⁷J／m³)按照你的想法，评价燃料的优劣还应当考虑到___________等因素．

12．如图所示在遮光板的中央挖一圆洞，嵌入一块与圆洞等大的凸透镜，一束平行光垂直射到凸透镜上，在遮光板后面与板平行的光屏上呈现一个直径二倍于透镜直径的圆形光斑，若屏与凸透镜的距离为d，则 则透镜的焦距为：　

A．d/4　　 B．d/3　　 C．d/2　　 D．d

第二部分　 非选择题(共76分)
