26.(15分)用于金属焊接的某种焊条，其药皮由大理石、水泥、硅、铁等配制而成。

(1)Al的原子结构示意图为_____________________；Al与NaOH溶液反应的离子方程式为_____________.

(2) 的原子的中子数为_________; SiO₂的晶体类型为__________________

(3)Al³⁺与Y^n-的电子数相同，Y所在族的各元素的氢化物的水溶液均显酸性，则该族氢化物中沸点最低的是________。

(4)焊接过程中，药皮在高温下产生了熔渣和使金属不被氧化的气体，该气体是__________。

(5)经处理后的熔渣36.0g(仅含Fe₂O₃、Al₂O₃、SiO₂)，加入足量稀盐酸，分离得到11.0g固体；滤液中加入过量NaOH溶液，分离得到21.4g固体；则此熔渣中Al₂O₃的质量分数为__________________。

25.(19分)某仪器用电场和磁场来控制电子在材料表面上方的运动，如题25图所示，材料表面上方矩形区域PP'N'N充满竖直向下的匀强电场，宽为d；矩形区域NN'M'M充满垂直纸面向里的匀强磁场，磁感应强度为B，长为3s，宽为s；NN'为磁场与电场之间的薄隔离层。一个电荷量为e、质量为m、初速为零的电子，从P点开始被电场加速经隔离层垂直进入磁场，电子每次穿越隔离层，运动方向不变，其动能损失是每次穿越前动能的10%，最后电子仅能从磁场边界M'N'飞出。不计电子所受重力。

　(1)求电子第二次与第一次圆周运动半径之比；

(2)求电场强度的取值范围；

(3)A是的中点，若要使电子在A、间垂直

于A飞出，求电子在磁场区域中运动的时间。

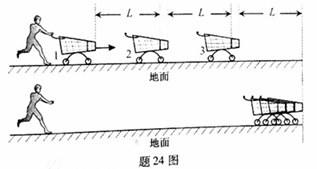

24.(18分)如题24图所示，静置于水平地面的三辆手推车沿一直线排列，质量均为m，人在极端的时间内给第一辆车一水平冲量使其运动，当车运动了距离L时与第二辆车相碰，两车以共同速度继续运动了距离L时与第三车相碰，三车以共同速度又运动了距离L时停止。车运动时受到的摩擦阻力恒为车所受重力的k倍，重力加速度为g,若车与车之间仅在碰撞时发生相互作用，碰撞时间很短，忽略空气阻力，求：

A. 整个过程中摩擦阻力 所做的总功；

B. 人给第一辆车水平冲量的大小；

C. 第一次与第二次碰撞系统功能损失之比。

23.(16分)有人设计了一种可测速的跑步机，测速原理如题23图所示，该机底面固定有间距为、长度为的平行金属电极。电极间充满磁感应强度为、方向垂直纸面向里的匀强磁场，且接有电压表和电阻,绝缘橡胶带上镀有间距为的平行细金属条，磁场中始终仅有一根金属条，且与电极接触良好，不计金属电阻，若橡胶带匀速运动时，电压表读数为,求：

(1)橡胶带匀速运动的速率；

(2)电阻R消耗的电功率；

(3)一根金属条每次经过磁场区域克服安培力做的功。

22.(19分)

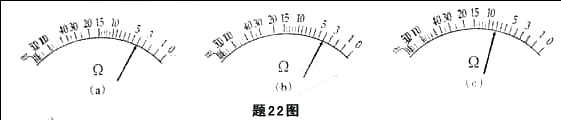

(1)某电动机的三组线圈①、②、③阻值相同，均为几欧姆，接法可能是题22图1中甲、乙两种之一，A、B和C是外接头。现有一组线圈断路，维修人员通过多用电表测量外接头之间的电阻来判断故障，若测A和B之间、B和C之间、A和C之间的电阻时，多用电表指针偏转分别如题22图2(a)、(b)、(c)所示，则测量中使用的欧姆档的倍率是　　　　　 (填、、或)，三组线圈的接法是　　　　 (填甲或乙)，断路线圈是　　　　　　 (填①、②或③)。

(2)某同学设计了如题22图3所示的装置，利用米尺、秒表、轻绳、轻滑轮、轨道、滑块、托盘和砝码等器材来制定滑块和轨道间的动摩擦因数μ。滑块和托盘上分别放有若干砝码，滑块质量为M，滑块上砝码总质量为m^‘，托盘和盘中砝码的总质量为m，实验中，滑块在水平轨道上从A到B做初速为零的匀加速直线运动，重力加速度g取10m／s²。

①为测量滑块的加速度，须测出它在A、B间运动的　　　　 与　　　　 ，计算的运动学公式是　　　　 ；

②根据牛顿运动定律得到与的关系为：

他想通过多次改变，测出相应的值，并利用上式来计算。若要求是的一次函数，必须使上式中的　　　　　　　 保持不变，实验中应将从托盘中取出的砝码置于　　　　　　　 ；

③实验得到与的关系如题22图4所示，由此可知μ=　　　　　 (取两位有效数字)

21.某行星和地球绕太阳公转的轨道均可视为圆。每过N年，该行星会运行到日地连线的延长线上，如题21图所示。该行星与地球的公转半径比为

A．　　　　 B.

C．　　　　 D.

20.在测量电珠伏安特性实验中，同学们连接的电路中有两个错误电路，如题20图所示。电源内阻不计，导线连接良好，若将滑动变阻器的触头置于左端，闭合S，在向右端滑动触头过程中，会分别出现如下四种现象：

a.电珠L不亮；电流表示数几乎为零

b.电珠L亮度增加；电流表示数增大

c电珠L开始不亮；后来忽然发光；电流表从示数不为零到线圈烧断

d.电珠L不亮；电流表从示数增大到线圈烧断

与上述a b c d 四种现象对应的电路序号为

A. ③①②④

B. ③④②①

C. ③①④②

D. ②①④③

19.如题19图所示，电量为+q和-q的点电荷分别位于正方体的顶点，正方体范围内电场强度为零的点有

A. 体中心、各面中心和各边中点

B. 体中心和各边中点

C. 各面中心和各边中点

D. 体中心和各面中心

18.在一次讨论中，老师问道：“假如水中相同深度处有a、b、c三种不同颜色的单色点光源，有人在水面上方同等条件下观测发现，b 在水下的像最深，c照亮水面的面积比a的大。关于这三种光在水中的性质，同学们能做出什么判断？”有同学回答如下：

1c光的频率最大　　　　　　 2a光的传播速度最小

3b光的折射率最大　　　　　　 4a光的波长比b光的短

根据老师的假定，以上回答正确的是

A. 12　　　　　　　 B. 13　　　　

C. 24　　　　　　　 D. 34

17.介质中坐标原点0处的波源在t=0时刻开始振动，产生的简谐波沿x轴正向传播，t₀时刻传到L处，波形如题17图所示。下列能描述x₀处质点振动的图象是
