5.图中城市 ②是

　 A　 高雄　　　　　　　 B　 淮北

　 C　 开普敦　　　　　　 D　 芝加哥

4. 4个城市中，7月气温低于1月气温的是

　 A　 ①　　　　　　　　 B　 ②

C　 ③　　　　　　　　 D 　④

3.房屋建筑功能会受到地理环境的影响。下列对应关系错误的是

　 A　 北京----四合院----挡风保暖

　 B　 非洲沙漠---茅草屋---通风

　 C　 北极居民因纽特人---冰房---避风御寒

　 D　 江南水乡---屋脊高、屋檐宽---容易排水

　 右图中数学代号表示高雄、开普敦、淮北、芝加哥4个城市。根据图示资料，判断4-6题。

2.M省可能是

　 A 安徽　　　　 B　 广东　　　　 C　 甘肃　　　　 D　 山西

1. ①、②、③代表的谷物依次是

A．小麦、水稻、玉米　 　　　B．玉米、小麦、水稻

C．水稻、小麦、玉米　　　　 D．水稻、玉米、小麦

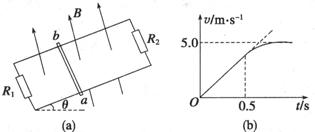

10．如图(a)所示，两根足够长的光滑平行金属导轨相距为L=0.40 m，导轨平面与水平面成=30°角，上端和下端通过导线分别连接阻值R₁=R₂=1.2Ω的电阻，质量m=0.20 kg、阻值r=0.20 欧姆的金属棒ab放在两导轨上，棒与导轨垂直并保持良好接触，整个装置处在垂直导轨平面向上的磁场中，取重力加速度g=10 m／s²．若所加磁场的磁感应强度大小恒为B，通过小电动机对金属棒施加力，使金属棒沿导轨向上做匀加速直线运动，经过0.50 s电动机的输出功率达到10 W，此后电动机功率保持不变，金属棒运动的v－t图象如图(b)所示，试求：

(1)磁感应强度B的大小．

(2)在0~0.50 s时间内金属棒的加速度a的大小．

(3)在0~0.50 s时间内电动机牵引力F与时间t的关系．

(4)如果在0-0.50 s时间内电阻R₁产生的热量为0.135 J，则在这段时间内电动机做的功为多少?

9．如图所示，矩形裸导线框长边的长度为2L，短边的长度为L，在两个短边上均接有电阻R，其余部分电阻不计．导线框一长边与x轴重合，左端的坐标x=0，线框内有一垂直于线框平面的磁场，磁场的磁感应强度为B．一光滑导体棒AB与短边平行且接触良好，质量为m，电阻为R．开始时导体棒静止于x=0处，从t=0时刻起，导体棒AB在沿x轴正方向的拉力F(大小未知)作用下，以加速度a从x=0处匀加速运动到x=2L处．

(1)试求导体棒AB在x=0运动到x=2L过程中通过导体棒的电荷量q．

(2)推导出力F与时间t的关系式．

(3)若整个过程中回路产生的焦耳热为Q，试求拉力F所做总功平均功率．

8．如图所示，M是一小型理想变压器，接线柱a、b接在电压u=311sin 314t V的正弦交流电源上，变压器右侧部分为一火警报警系统原理图，其中R₂为用半导体热敏材料制成的传感器，电流表A₂为值班室的显示器，显示通过R₁的电流，电压表V₂显示加在报警器上的电压(报警器未画出)，R₃为一定值电阻．当传感器R₂所在处出现火警时，以下说法中正确的是　　 (　　 )

A．A₁的示数不变，A₂的示数增大　　　　　　 B．A₁的示数增大，A₂的示数增大

C．V₂的示数增大，V₂的示数增大　　　　　　 D．V₂的示数不变，V₂的示数减小

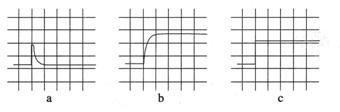

7．某一电学黑箱内可能有电容器、电感线圈、定值电阻等元件，在接线柱间以如图所示的“Z”字形连接(两接线柱间只有一个元件)．为了确定各元件种类，小华同学把DIS计算机辅助实验系统中的电流传感器(相当于电流表)与一直流电源、滑动变阻器、开关串联后，分别将AB、BC、CD接入电路，闭合开关，计算机显示的电流随时间变化的图象分别如图中a、b、c所示，则如下判断中正确的是　　 (　　 )

A．AB间是电容器　　 　　　　 B．BC间是电感线圈

C．CD间是电容器　　 　　　　 D．CD间是定值电阻

6．如图所示，两电源的U-I图象，下列说法正确的是　　 (　　 )

A．电源①的电动势和内阻均比电源②大

B．当外接同样的电阻时它们的输出功率可能相等

C．当外接同样的电阻，电源的效率可能相等

D．不论外接多大的相同电阻，电源①的输出功率总比电源②的输出功率大
