20、如图所示，匀强磁场竖直向下，两根平行金属轨道M、N放置在同一水平面内，其电阻不计，ab、cd两根导体滑杆与导轨接触良好，其电阻R_ab < R_cd，ab在水平外力F₁作用下匀速向左滑动时，cd在水平外力F₂的作用下保持静止不动，则F₁、F₂以及导体的两端电压U_ab、U_cd的比较结果是

A．F₁ > F₂B． F₁ = F₂C．U_ab = U_cdD．U_ab < U_cd

19、如图所示，一长直导线MN中通以图示的正弦式交流电，在导线附近的正下方放置一闭合线圈，线圈平面与导线在同一平面内，则下列说法中正确的是

　　 A．在t₁时刻，线圈内的磁通量为零　　　　　　　 B．在t₂时刻，线圈内没有感应电流

　　 C．t₄时刻线圈内的感应电流为最大值　　　　　 D．从t₁时刻到t₃时刻这段时间内，感应电流的方向改变一次

18、如图所示，线圈ABCD在匀强磁场中，沿导线框架向右匀速运动，除电阻R以外，其余电阻不计，则

　A． AB中感应电流的大小为电阻R中的一半

　　 B． G点电势与D点相同，且高于H点

　　 C．因穿过回路ABCD的磁通量不变，所以AB和CD中均无感应电流

　　 D．因穿过回路GHECDFG的磁通量变化，所以CD中有感应电流，而AB中没有

17、如图所示，通电直导线垂直纸面，电流方向指向纸里，通电矩形线圈ABCD在直导线一侧，线圈平面与纸面平行，电流方向为逆时针，A、D两点与直导线距离相等，矩形线圈在磁场作用下运动情况的正确叙述是

A．在纸面内沿虚线OO′ 向右移动　　　　 B． 以直导线为轴在纸面内逆时针转动

　 C．沿平行于直导线方向向纸外移动　　　 D．以OO′为轴，AB边垂直纸面向外运动，CD边垂直纸面向里运动

16、家用日光灯电路如图所示，S为启动器，A为灯管，L为镇流器， 关于日光灯的工作原理，下列说法正确的是

A．镇流器的作用是将交流电变为直流电，其原理是电磁感应

B．在日光灯的启动阶段，镇流器能提供一个瞬时高压，使灯管开始工作

C．日光灯正常发光时，起动器的两个触片一定是分离的

D．日光灯正常发光时，镇流器起到降压限流的作用，其原理为自感现象

15、如图所示，一圆形线圈与一直导线构成几种组合，图A、B中直导线都与圆形线圈在同一平面内；图C中圆形线圈水平放置，直导线在其一直径的正上方与线圈平面平行；D图中直导线与圆形线圈平面垂直，并与中心轴重合。O点为线圈的圆心。在切断直导线电流时，线圈回路中会产生感应电流的组合是

14、如图所示，一玻璃圆盘经丝绸摩擦后绕其轴OO′ 以角速度ω匀速旋转，在环左侧轴线上的小磁针最后平衡的位置是

　 A．N极竖直向上　　　　　　　　 B．N极竖直向下

C．N极沿轴线向左　　　　　　　 D．N极沿轴线向右

13、在4 L密闭容器(体积不变)中充入6 mol A气体和5 mol B气体，在一定条件下发生反应 ，达到平衡时，生成了2 mol C，经测定D的浓度为，下列判断中正确的是

A．x＝1　　　　　　　　　　　　　　　　　　　　　　　　　　　 B．B的转化率为20%

C．平衡时A的浓度为　　 D．达到平衡时在相同温度下容器内混合气体的压强是反应前的85%

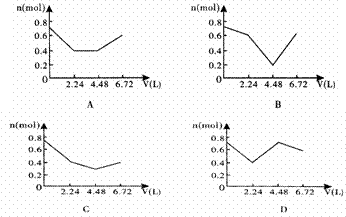

12、向含0.2 mol NaOH和0.1 molBa(OH)₂的溶液中持续稳定地通入6.72 L(已换算成标准状况)CO₂气体．下列表示溶液中离子的物质的量与通过CO₂的体积关系的图象中，符合题意的是(气体的溶解和离子的水解都忽略不计)

11、对反应14CuSO₄+5FeS₂+12H₂O＝7Cu₂S+5FeSO₄+12H₂SO₄，下列结论中正确的是　　　　　　　　　　　　　

A．只有CuSO₄作氧化剂

B．FeS₂只作还原剂

C．被氧化的硫和被还原的硫的质量之比为3∶7

D．1 molCuSO₄可以氧化5/7mol硫元素
