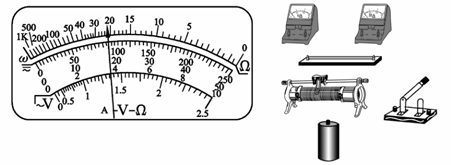

23. (12分)(1) 一多用电表的电阻档有三个倍率，分别是×1、×10、×100。用×10档测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到　　　　　 档。如果换档后立即用表笔连接待测电阻进行读数，那么缺少的步骤是　　　　　　 ，若补上该步骤后测量，表盘的示数如图，则该电阻的阻值是Ω。如若将该表选择旋钮置于25 mA档，表盘示数仍如该图则被测电流为　　　　　　 mA。

(2) 要精确测量一个阻值约为5 Ω的电阻R_x，实验提供下列器材：

电流表A₁：量程100 mA，内阻r₁约为4 Ω；

电流表A₂：量程500 μA，内阻r₂ = 750 Ω；

电池E：电动势E=1.5 V，内阻很小；

变阻器R₀：阻值约10 Ω；开关S，导线若干。

① 请设计一个测定电阻R_x的电路图。

② 根据你设计的电路图，将图乙中的实物连成实验电路。

③ 根据某次所测量值写出电阻R_x的表达式，R_x =　　　　　　 。

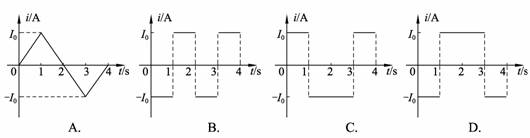

22. 矩形导线框abcd固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直纸面向里，磁感应强度B随时间变化的规律如图所示。若规定顺时针方向为感应电流I的正方向，下列各图中正确的是

山东省济南市2009届高三高考模拟

理科综合能力测试

第Ⅱ卷(必做120分+选做32分，共152分)

非选择题--[必做部分]

21. 用水平力拉一物体在水平地面上从静止开始做匀加速运动，到t₁秒末撤去拉力F，物体作匀减速运动，到t₂秒末静止。其速度图象如图所示，且α＜β。若拉力F做的功为W，平均功率为P；物体在加速和减速过程中克服摩擦阻力做的功分别为W₁和W₂，它们的平均功率分别为P₁和P₂，则下列选项正确的是

A. W=W₁+W₂

B. W₁=W₂

C. P=P₁+P₂

D. P₁=P₂

20. 如图所示，M是一小型理想变压器，接线柱a、b接在电压u＝311sin314t(V)的正弦交流电源上，变压器右侧部分为一火警报警系统原理图，其中R₂为用半导体热敏材料制成的传感器，电流表A₂为值班室的显示器，显示通过R₁的电流，电压表V₂显示加在报警器上的电压(报警器未画出)，R₃为一定值电阻。当传感器R₂所在处出现火警时(R₂阻值变小)，以下说法中正确的是

A. A₁的示数不变，A₂的示数增大

B. A₁的示数增大，A₂的示数增大

C. V₁的示数增大，V₂的示数增大

D. V₁的示数不变，V₂的示数减小

19. 如图所示的电路中，灯泡A和灯泡B原来都是正常发光的。现在突然灯泡A比原来变暗了些，灯泡B比原来变亮了些，则电路中出现的故障可能是

A. R₃断路

B. R₁短路

C. R₂断路

D. R₁、R₂同时短路

18. 如图所示，水平面B点以左是光滑的，B点以右是粗糙的，质量为M和m的两个小物块，在B点以左的光滑水平面上相距L，以相同的速度向右运动。它们先后进入表面粗糙的水平面后，最后停止运动。它们与粗糙表面的动摩擦因数相同，静止后两个质点的距离为S，则有

A. 若M＞m,S＞L　　　　　 B. 若M=m,S=L

C. 若M＜m,S＞L　　　　　 D. 无论M、m取何值，都是S=0

17. 如图所示，MN是一正点电荷产生的电场中的一条电场线。一个带负电的粒子(不计重力)从a到b穿越这条电场线的轨迹如图中虚线所示。下列结论正确的是

A. 带电粒子从a到b过程中动能逐渐减小

B. 正点电荷一定位于M点左侧

C. 带电粒子在a点时具有的电势能大于在b点时具有的电势能

D. 带电粒子在a点的加速度小于在b点的加速度

16. 为纪念伽利略将望远镜用于天文观测400周年，2009年被定为以“探索我的宇宙”为主题的国际天文年。我国发射的“嫦娥一号”卫星绕月球经过一年多的运行，完成了既定任务，于2009年3月1日16时13分成功撞月。如图为“嫦娥一号”卫星撞月的模拟图，卫星在控制点1开始进入撞月轨道。假设卫星绕月球作圆周运动的轨道半径为R，周期为T，引力常量为G。 根据题中信息，以下说法正确的是

A. 可以求出月球的质量

B. 可以求出月球对“嫦娥一号”卫星的引力

C. “嫦娥一号”卫星在控制点1处应减速

D. “嫦娥一号”在地面的发射速度大于11.2 km/s

15. 标准状况下，将a L H₂和Cl₂的混合气体点燃，充分反应后，将混合气体通入含b mol NaOH的溶液中，气体恰好被完全吸收，NaOH无剩余，测得反应后溶液中含Cl^-、ClO^-，则原混合气体中Cl₂的物质的量为

A. a/2 mol　　　　　　　　　　　　　　 B. b mol

C. (a/22.4-b/2)mol　　　　　　　　　　 D. b/2 mol

14. 下列说法中，正确的是

A. Na₂O₂固体中阳离子和阴离子的个数比为1∶1

B. 短周期元素X和Y的原子序数相差2，则X与Y既可能同周期，也可能同主族

C. 若R²⁺和M^-离子具有相同的电子层结构，则原子半径R<M

D. 原子的L层电子数为偶数的元素均不能形成双原子分子单质
