2．镍镉(Ni-Cd)可充电电池在现代生活中有广泛应用，它的充放电反应按下式进行：

Cd(OH)₂+2Ni(OH)₂　　　　　 Cd+2NiO(OH)+2H₂O

由此可知，该电池放电时的负极材料是

A．Cd(OH)₂　　 　　　　　 B．Ni(OH)₂ 　　　　　　　　　 C．Cd　 　　　　　　　　　　 D．NiO(OH)

1．已知反应X+Y= M+N为放热反应,，对该反应的下列说法中正确的

A、X的能量一定高于M　　　　　

B、Y的能量一定高于N

C、X和Y的总能量一定高于M和N的总能量

D、因该反应为放热反应,故不必加热就可发生

12.(18分)在图所示为一真空示波管，电子从灯丝K发出(初速度不计)，经灯丝与A板间的加速电压U₁加速，从A板中心孔沿中心线kO射出，然后进入两块平行金属板M、N形成的偏转电场中(偏转电场可视为匀强电场)，电子进入M、N间电场时的速度与电场方向垂直，电子经过电场后打在荧光屏上的P点。已知加速电压为U₁，M、N两板间的电压为U₂，两板间的距离为d，板长为L₁，板右端到荧光屏的距离为L₂，电子的质量为m，电荷量为e。求：

(1)电子穿过A板时的速度大小；

(2)电子从偏转电场射出时的侧移量；

(3)P点到O点的距离。

11.(18分)

(1)(9分)写出电子、质子、氘核、α粒子经过同一电场加速后获得的速度的大小的表达式，并指明上述四种粒子中的哪一个会获得更大的速度大小。(设粒子的电量为q，质量为m，加速电压为U)

(2)(9分)如图所示，用长L=0.50m的绝缘轻质细线，把一个质量m=1.0g带电小球悬挂在带等量异种电荷的平行金属板之间，平行金属板间的距离d=5.0cm，两板间电压U=1.0×10³V。静止时，绝缘线偏离竖直方向θ角，小球偏离竖直距离a=1.0cm。(θ角很小，为计算方便可认为tanθ≈sinθ，取g=10m/s²，需要求出具体数值，不能用θ角表示)求：

①两板间电场强度的大小；

②小球带的电荷量。

10.(1)(6分)示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，如图所示。如果在荧光屏上P点出现亮斑，那么示波管中的

A．极板x应带正电　　　　　　　　

B．极板x/ 应带正电

C．极板y应带正电　　　　　　　　

D．极板y/应带正电

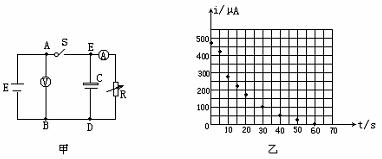

(2)(12分)如图甲所示是某实验小组探究一种测量电容器电容的实验电路图，实验是通过对高阻值电阻放电的方法，测出电容器充电至电压U时所带电荷量Q，从而再求出待测电容器的电容C。此实验小组在一次实验时的情况如下：

A．按如图甲所示的电路图接好电路；

B．接通开关S，调节电阻箱R的阻值，使电流表的指针偏转接近满刻度，记下此时电流表的示数是I₀ = 490μA，电压表的示数U₀= 8.0V。

C．断开开关S，同时开始计时，每隔5s测读一次电流i的值，将测得数据填入表格，并标示在图乙的坐标纸上(时间t为横坐标，电流i为纵坐标)，如图乙中小黑点所示。用光滑曲线把黑点连接起来就可画出i- t图线。

请你回答下列问题：

①图乙中图线与坐标轴所围成面积的物理意义是　　　　　　　　 ；

②该电容器电容为　　　　　　 F(结果保留两位有效数字)；

③若某同学实验时把电压表接在E、D两端，则电容的测量值比它的真实值　　　　　 。

9. 如图所示是静电除尘的原理示意图，A为金属管，B为金属丝，在A，B之间加上高电压，

使B附近的空气分子被强电场电离为电子和正离子，电子在向A极运动过程中被烟气中的煤粉俘获，使煤粉带负电，最终被吸附到A极上，排出的烟就比较清洁了。有关静电除尘的装置，下列说法正确的是

A．金属管A应接高压电源的正极，金属丝B接负极

B．金属管A应接高压电源的负极，金属丝B接正极

C．C为烟气的进气口，D为排气口

D．D为烟气的进气口，C为排气口

8. 一负电荷仅受电场力作用，从电场中的A点运动到B点。在此过程中该电荷做初速度为

零的匀加速直线运动，则A、B两点电场强度E_A、E_B及该电荷在A、B两点的电势能ε_A、

ε_B之间的关系为

A.E_A=E_B　　　　　 　　　　 B.E_A<E_B　　　　 　 C.ε_A=ε_B　　　　 　　　　　　 D.ε_A>ε_B

7. 当某一电容器的电压是40V时，它所带电量足0.2C，若它的电压降到20V时，则

A．电容器的电容减少一半　　　　　 　　　　　　　　　　　　　　 B．电容器的电容不变

C．电容器的带电量减少一半　　　 　　　　　　　　　　　　　　 D．电容器带电量不变

6. 如图所示，虚线表示电场的一簇等势面且相邻等势面间电势差相等，一个带电粒子以一定的初速度进入电场后，只在电场力作用下沿实线轨迹运动，M点和N点是轨迹上的两个点.由此可判断出

A．N点的电势高于M点的电势

B．在N点带电粒子的电势能比在M点的电势能大

C．带电粒子在M点的速率大于在N点的速率

D．带电粒子在M点受到的电场力比在N点受到的电场力大

5.如图所示，关于A、B两点的电场强度与电势的说法正确的是

A．A点的电场强度大于B点的电场强度

B．A、B点的电场强度的大小无法判断

C．A点的电势大于B点的电势

D．A点的电势等于B点的电势
