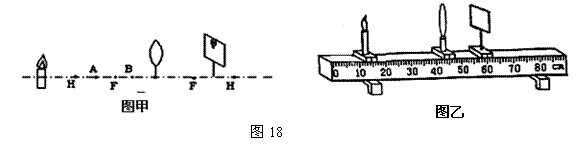

27．小强用如图18所示的实验器材探究凸透镜成像的规律(凸透镜焦距为10cm )。

(1)实验时，小强将蜡烛、凸透镜、光屏依次放在光具座上。点燃蜡烛后，发现光屏的上方出现了“亮斑”，如图甲所示，为使烛焰的像能成在光屏的中央，应把蜡烛向______(选填“上”或“下”)调。

(2)正确调节好实验装置后，小强开始实验。图乙是他某次的实验情景，此时他在光屏上看到了烛焰清晰的像，则这个像一定是倒立、________的实像(选填“放大”或“缩小”或“等大”)，生活中的　　　　　　　 就是利用这一原理制成的。

(3)若将近视眼镜放在图乙中的凸透镜与蜡烛之间，发现光屏上的像变得模糊不清，此时应当向__________(填“左”或“右”)移动光屏，便可再次得到清晰的像。

26．小华用表面粗糙程度不同的毛巾、木板、玻璃等器材探究“阻力对物体运动的影响”，实验过程及现象如图17所示：

(1)小明在实验中设置了三种粗糙程度不同的水平表面，这样做的目的是　　　　　　　　 ；

(2)为了使小车在不同水平表面运动的初始速度相同，应该这样操作：　　　　　　　　 ；

(3)根据实验中______________________________现象，可知小车受到的阻力越小，小车运动的路程就越远。

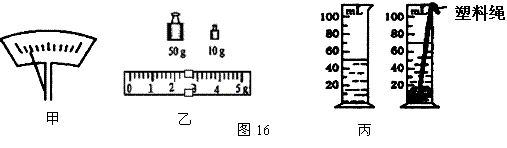

25．在一次郊游中，小明拾到一块颜色特别的石块，他想通过实验测出这块石块的密度。图16是他实验时的情景，请据此回答下列问题：

(1)将天平放在水平桌面，游码归零后，他发现分度盘的指针位置如图甲所示，此时应将平衡螺母向　　　　　　 　(选填“左”或“右”)调。

(2)把石块放在天平左盘，正确操作后，砝码和游码的示数如图乙所示，则石块的质量为______g，接着他用细线拴好石块并用量筒测出了石块的体积(如图丙所示)，则石块的密度是　　 　　　kg／m³。

(3)仔细观察实验情景分析可知上述实验中测得的石块密度比真实值________ (选填“小”或“大”)。

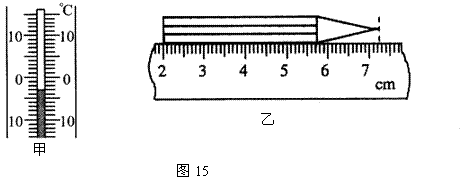

24．图15甲所示的温度计示数是__________℃,图乙中铅笔的长度为____________cm。

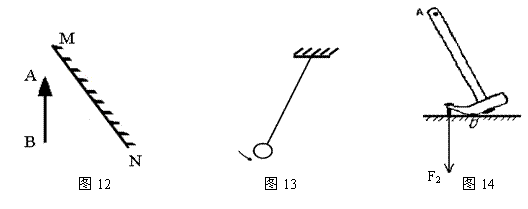

23．(1)如图12所示，MN是平面镜,请根据平面镜成像的特点作出物体AB在平面镜中的像。

(2)如图13所示，一摆球正向下运动。不计空气阻力，请在图中画出此时摆球受力的示意图。

(3)如图14所示使用羊角锤拔钉子，动力作用在锤柄上的A点．请作出拔钉子时所用最小动力F₁的示意图及阻力F₂的力臂L₂。

22．小明用如图11甲所示的实验装置观察冰的熔化(冰的质量为200g)，收集数据后绘制了图乙所示的温度-时间图像。

(l)根据图像可知: 冰的熔点是　　　　 ℃，熔化过程经历了　　 _____　　 min。在熔化过程中，冰不断吸收热量，温度　　　 (选填“升高”“降低”或“不变”)。

(2)热量由酒精灯的火焰传给水，但不会反过来传递，这说明能量转移具有　　　　 性。

(3)根据图像信息和相关知识，可估算出烧杯中冰熔化吸收的热量约　　　　　 J。

［冰的比热容为2.1×10³J/(kg·℃)，设酒精灯在相同的时间内放出的热量相等，且不计热损失］

21．a、b为两个条形磁铁的两个磁极，根据图10所示的磁感线方向，可以判断a为_______极，b为______极，小磁针上端为_______极。

20．中国2010年上海世界博览会，将于2010年5月1日至10月31日期间举行。本次世博会高度重视节能环保，因此又被称为“绿色世博”。一些场馆的外表面，将采用太阳能电池实现照明用电自给。太阳能属于　　　　　 能源(选填“可再生”或 “不可再生”)，太阳能的显著优点是_______________(写出一条)。

19．改变物体内能有　　　　 和　　　　　 两种方式。如图9所示，将铁丝快速地弯折十余次，铁丝弯折处的温度会升高，这是将__________能转化为__________能。

18．用滑轮组将一个重为5N的物体匀速提升10cm，由图8可知，绳端受到的拉力F为　　　 N，滑轮组的机械效率为　　　　 。
