22．(17分)Ⅰ．(7分)在“验证动量守恒定律”的实脸中，请回答下列问题：

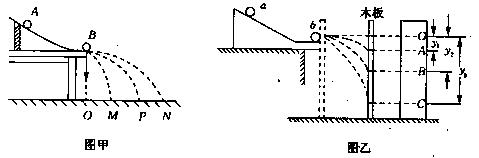

(1)实验记录如图甲所示，则A 球碰前做平抛运动的水平位移是图中的____________，B球被碰后做平抛运动的水平位移是图中的____________．(两空均选填“OM”、“OP”或“ ON ”) 　

(2)小球A下滑过程中与斜槽轨道间存在摩擦力，这对实验结果__________产生误差(选“会”或“不会”)．

(3)在“验证动量守恒定律”的实验中，某同学用如图乙所示的装置进行了如下的操

作：

①先将斜槽轨道的末端调整水平，在一块平木板表面先后钉上白纸和复写纸，并将该木板竖直立于靠近槽口处，使小球a从斜槽轨道上某固定点处由静止释放，撞到木板并在白纸上留下痕迹O；

②将木板向右平移适当的距离，再使小球a从原固定点由静止释放．撞在木板上并在白纸上留下痕迹B；

③把半径相同的小球b 静止放在斜槽轨道水平段的最右端．让小球a仍从原固定点由静止释放，和小球b相碰后，两球撞在木板上并在白纸上留下痕迹A和C；

④用天平测量a、b 两小球的质量分别为m_a、m_b，用刻度尺测量白纸上O 点到A 、B 、C 三点的距离分别为y₁、y₂和y₃．

用本实验中所测得的量来验证两球碰撞过程动量守恒，其表达式为______________．

Ⅱ．(10分)在“测定一节干电池电动势和内阻”的实验中．

(1)第一组同学利用如图a的实验装置测量，电压表应选择量程　　　 (填“3V”或“15V”)，实验后得到了如图b的U-I图象，则电池内阻为 　　　　W．( 电压表、电流表均为理想电表)

(2)第二组同学也利用图a的连接测量另一节干电池，初始时滑片P在最右端，但由于滑动变阻器某处发生断路，合上电键后发现滑片P向左滑过一段距离x后电流表有读数，于是该组同学分别作出了电压表读数U与x、电流表读数I与x的关系图，如图c所示，则根据图象可知，电池的电动势为　　　 V，内阻为　　　 W．

21．如图所示，A、B两物体叠放在粗糙的水平地面上，各接触面的动摩擦因数均为0．5(最大静摩擦可视为等于动摩擦)．A物体质量m=10kg，B物体质量30kg．处于水平位置的轻弹簧一端固定于墙壁，另一端与A物体相连．弹簧处于自然状态，其劲度系数为250N／m．现有一水平推力F作用于物体B上，使B物体缓慢地向墙壁移动，下列说法正确的是(g取10m／s²)(　 )

A．刚开始推动B物体时，推力为250N

B．当B物体移动0．4m时，弹簧的弹力大小为100N

C．当B物体移动0．4m时，水平推力F的大小为250N

D．当B物体移动0．4m时，整个系统由于摩擦共产生90J热量

20．在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，线圈所围的面积为0．1m²，线圈电阻为1．规定线圈中感应电流I 的正方向从上往下看是顺时针方向，如图1所示．磁场的磁感应强度B随时间t的变化规律如图2所示．则以下说法正确的是(　 )

A．在时间0-5s内I的最大值为0．1A

B．在时间0-5s内I的方向先顺时针后

逆时针

C．在时间0-5s内，线圈最大发热功率为1．0×10^-4W

D．在时间0-5s内，通过线圈某截面的总电量为零

0．1s后的波形图是(　 )

19．一质点以坐标系原点O为平衡位置沿y轴方向做简谐振动，其振动

图像如右图所示，振动形成的简谐横波在介质中沿x轴正向传播，

波速为1．0m/s，若质点振动四分之三周期后立即停止，则再经过

18．如图所示，在xOy坐标系中，将一负检验电荷q由y

轴上的a点移至x轴上的b点时，需克服电场力做功W；

若将q从a点移至x轴上c点时，也需克服电场力做功

W．那么关于此空间存在的静电场可能是(　 )

A．存在电场强度方向沿y轴负方向的匀强电场；

B．存在电场强度方向沿x轴正方向的匀强电场；

C．处于第I象限某一位置的正点电荷形成的电场中；

D．处于y轴上一对等量异种电荷形成的电场中．　　　　

17．2008年9月25日我国利用“神舟七号”飞船将航天员翟志刚、刘伯明、景海鹏成功送入太空，9月26号北京时间4时04分，神舟七号飞船成功变轨，由原来的椭圆轨道变为距地面高度为的圆形轨道．已知飞船的质量为 ，地球半径为R，地面处的重力加速度为 ，引力常量为G，由以上数据可推知(　 )

A．飞船在上述圆轨道上运行时宇航员由于不受引力作用而处于失重状态

B．飞船在上述圆轨道上运行的周期等于

C．飞船在上述圆轨道上运行的动能等于

D．地球的平均密度为

16．下列关于气体的说法正确的是(　 )

　 A．只要知道氧气的摩尔体积和阿伏加德罗常数，就可以计算出氧分子的直径

　 B．要使气体分子的平均动能增大，则气体一定要吸收热量

　 C．若将某气体等温压缩，则气体一定放出热量

　 D．若将某气体等压压缩，则单位时间内与容器壁单位面积碰撞的气体分子数增多

15．如图所示，水下光源S向水面点发射一束光线，折

射光线分成，两束，则(　 )

　 A．、光的波长在水中的时候一样长

　 B．若保持入射点位置不变，将入射光线顺时针旋转，则从水面上方观察，光先

消失

　 C．、两束光相比较，在真空中的传播速度光比较大些

　 D．用同一双缝干涉实验装置做实验，光的干涉条纹间距大于光的间距

14． 电学单位关系较为复杂，要通过其物理量的定义式或定律公式帮助确定．下列单位关系式正确的是(　 )

　 A．1V/m＝1N/C　　　 B．1Wb＝1T·m

C．1T＝1　　　 D．1V＝1Wb·s
