17、如图所示，D是一只二极管，它的作用是只允许电流从a流向b，不允许电流从b流向a ，平行板电容器AB内部原有电荷P处于静止状态，当两极板A和B的间距稍增大一些的瞬间(两极板仍平行)，P的运动情况将是：A

A．仍静止不动．　 B．向下运动　　 C．向上运动． D．无法判断．

16、下列说法正确的是　 AC

A．话筒是一种常用的声传感器，其作用是将声信号转换为电信号

B．楼道里的灯只有天黑时出现声音才亮，说明它的控制电路中只有声传感器

C．光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量

D．电子秤所使用的测力装置是温度传感器

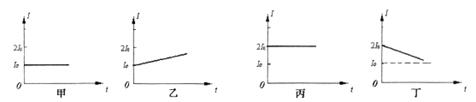

15、电阻的阻值会随所受压力的增大而减小,某位同学利用压敏电阻设计了判断电梯运动状态的装置，其装置示意图如图所示，将压敏电阻平放在电梯内，受压面朝上，在上面放一物体 m ，电梯静比时电流表示数为I₀ ，电梯在不同的运动过程中，电流表的示数分别如图甲、乙、丙、丁所示，下列判断中正确的是

( A )甲图表示电梯可能做匀速直线运动　　 ( B )乙图表示电梯可能做匀加速上升运动

( C )丙图表示电梯可能做匀加速上升运动　 ( D )丁图表示电梯可能做变减速下降运动

14、某一电学黑箱内可能有电容器、电感线圈、定值电阻等元件，在接线柱间以如图所示的“Z”字形连接(两接线柱间只有一个元件)。为了确定各元件种类，小华同学把DIS计算机辅助实验系统中的电流传感器(相当于电流表)与一直流电源、滑动变阻器、开关串联后，分别将AB、BC、CD接入电路，闭合开关，计算机显示的电流随时间变化的图象分别如图a、b、c所示，则如下判断中正确的是 ABD

A．AB间是电容器

B．BC间是电感线圈

C．CD间是电容器

D．CD间是定值电阻

13、某同学设计了一路灯控制电路如图所示，光照射光敏电阻R_G时，其阻值变小．设白天时继电器两端电压为U₁，夜晚为U₂，以下说法正确的有 BD

A．U₁＞U₂

B．U₁＜U₂

C．要使路灯比平时早一些亮起来，应增大R₁

D．要使路灯比平时早一些亮起来，应减小R₁

12、如图所示，电流表A1(0-3A)和A2(0-0．6A)是由两个相同的电流计改装而成，现将这两个电流表并联后接人电路中．闭合开关S，调节滑动变阻器，下列说法中正确的是BC

A．A1、A2的读数之比为1：1

B．Al、A2的读数之比为5：1

C、A1、A2的指针偏转角度之比为1：1

D．Al、A2的指针偏转角度之比为1．5

11、我国的“神舟”七号载人飞船将于今年下半年择时发射，她上面的电子仪器及各种动作的控制都是靠太阳能电池供电的．由于光照而产生电动势的现象称为光伏效应．“神舟”飞船上的太阳能电池就是依靠光伏效应设计的单晶硅太阳能电池．在正常照射下，太阳能电池的光电转换效率可达23﹪．单片单晶硅太阳能电池可产生0.6V的电动势，可获得0.1A的电流 ，求每秒照射到这种太阳能电池上太阳光的能量是　 (　　 )　 C

A．0.24J　 B．0.25J　 C．0.26J　　 　　 D．0.28J

10、如右图所示，曲线C₁、C₂分别是纯电阻直流电路中，内、外电路消耗的电功率随电流变化的图线.由该图可知下列说法中错误的是(　　　 )C

　　 A．电源的电动势为4V

B．电源的内电阻为1Ω

　　 C．电源输出功率最大值为8W

　　 D．电源被短路时，电源消耗的最大功率可达16W

9、如图所示电路中，L₁、L₂、L₃是三盏相同的电灯，当电源为220V的交流电源时，L₁、L₂、L₃的发光情况相同．如将电源改为220V的直流电源，则稳定后观察到的现象是

A．L₁、L₂、L₃三盏电灯的亮度保持不变

B．L₁不亮，L₂、L₃两盏电灯的亮度保持不变

C．L₂变得最亮

D．L₃变得最亮

8、温度能明显地影响金属导体和半导体材料的导电性能，在右图所示的图像中分别为某金属和某半导体的电阻随温度变化的关系曲线，则CD

A．图线1反映半导体材料的电阻随温度的变化

B．图线2反映金属导体的电阻随温度的变化

C．图线1反映金属导体的电阻随温度的变化

D．图线2反映半导体材料的电阻随温度的变化
