16．(18分)

江苏省扬州中学2009-2010学年第二学期期末考试

15．(16分)(1)

(2)+_______________=____________-____________

(3)

14．(15分)

13.(12分)

12.______________________________________　　　 _______________V/m

11．_______________N　　 _______________w

10．(1)

(2)　　　　　　 m/s² (3)________________________________________

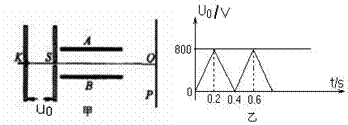

16．(18分)如图甲所示，真空中的电极K连续不断地发出电子(电子的初速度可忽略不计)，经电压为U₀的电场加速，加速电压U₀随时间t变化的图像如图乙所示．每个电子通过加速电场的过程时间极短，可认为该过程加速电压不变．电子被加速后由小孔S穿出，沿两个彼此靠近且正对的水平金属板A、B间中轴线，从左边缘射入A、B两板间的偏转电场，A、B两板长均为L=0.20m，两板之间距离d=0.050m，A板的电势比B板的电势高U．A、B板右侧边缘到竖直放置的荧光屏P(面积足够大)之间的距离b=0.10m．荧光屏的中心点O与A、B板的中心轴线在同一水平直线上，不计电子之间的相互作用力及其所受的重力．求：

(1)假设电子能射出偏转电场，从偏转电场右端射出时，它在垂直于两板方向的偏转位移y为多少(用字母表示)；

(2)要使电子都打不到荧光屏上，A、B两板间所加电压U应满足什么条件；

(3)当A、B板间所加电压U=50V时，电子打在荧光屏上距离中心点O多远的范围内．

		命题：金年庆 校对：刘鑫、姜顺忠 审核：王斌

　 江苏省扬州中学2009-2010学年第二学期期末考试

　　　　　　　　 高一物理答题纸　　　　　　　 　2010.7

15．(16分)如图所示，在倾角θ=37°的斜面两端，垂直于斜面方向固定两个弹性板，两板相距L=2m，质量为m=10g，电荷量为q=1×10^－7C的物体与斜面间的动摩擦因数为=0.2，物体从斜面中点以大小为10m/s的速度沿斜面开始运动。若物体与弹性板碰撞过程中机械能不损失，电荷量也不变，平行于斜面向上的匀强电场的场强E=2×10⁶N/C，(sin37°=0.6，cos37°=0.8，g取10m/s²)．求：

(1)物体在运动过程中受到斜面摩擦力f的大小；

(2)补充完整物体从斜面中点出发第一次到达上端弹性板过程的动能定理表达式，物体的初速度为v，末速度为(全部用字母表示)；

+_______________=____________-____________

(3)物体在斜面上运动的总路程．

14．(15分)某校物理兴趣小组举行遥控车比赛，比赛路径如图所示．赛车从A点出发，沿水平桌面运动的距离后从B点飞出，过B点时赛车电源自动关闭，越过壕沟后进入光滑的轨道CD，由D点进入半径为R的光滑竖直圆轨道，离开圆轨道后，继续在光滑平直轨道上运动．图中L=4m，h=1.25m，s=1.5m，R=0.32m．已知赛车质量m=0.1kg，赛车通电后受到恒定的牵引力，在水平桌面上受到阻力恒为0.3N，其它过程阻力不计，赛车越过壕沟进入光滑轨道CD时不反弹且无能量损失，(g取10m/s²)．求：

(1)赛车要安全越过壕沟，在B点的速度至少多大？

(2)赛车要安全通过竖直圆轨道，在D点速度至少多大？

(3)赛车要完成比赛，赛车的牵引力至少多大？
