13．用多用表的欧姆档进行测量时

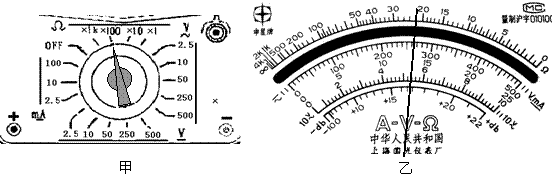

　 (1)当转换开关置于图甲所示位置时，表针指示如图乙所示，则被测电阻值是＿＿Ω。

　 (2)若用该表再测量阻值约为30Ω的电阻时，应该选＿＿＿倍率档并＿＿＿＿后再测量。

12．如图所示，甲、乙为两个独立电源的路端电压与通过它们的电流I的关系图线，下列说法中正确的是　　　　　　　 　 (　　 )

A．路端电压都为U₀时，它们的外电阻相等

B．电流都是I₀时，两电源的内电压相等

C．电源甲的电动势大于电源乙的电动势

D．电源甲的内阻小于电源乙的内阻

第Ⅱ卷(选择题，52分)

11．在如图所示的电路中，R₁=10 Ω，R₂=20 Ω，滑动变阻器R的阻值为0~50 Ω，当滑动触头P由a向b滑动的过程中，灯泡L的亮度变化情况是　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．逐渐变亮

B．逐渐变暗

C．先变亮后变暗

D．先变暗后变亮

10．一安培表由电流表G与电阻R并联而成。若在使用中发现此安培表读数比准确值稍小些，下列可采取的措施是　　　 　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．在R上串联一个比R小得多的电阻

B．在R上串联一个比R大得多的电阻

　　　 C．在R上并联一个比R小得多的电阻

　　　 D．在R上并联一个比R大得多的电阻

9．如图所示，电路两端的电压U保持不变，电阻R₁、R₂、R₃消耗的电功率一样大，则电阻之比R₁：R₂：R₃是　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．1∶1∶1　　 　　　　　　　　　　　　　　　　　　　 B．4∶1∶1

　　　 C．1∶4∶4　 　　　　　　　　　　　　　　　　　　　　 D．1∶2∶2

8．将一正电荷从无穷远处移向电场中M点，电场力做功为6.0×10^-9J，若将一个等量的负电荷从电场中N点移向无穷远处，电场力做功为7.0×10^-9J，则M、N两点的电势φ_M、φ_N有如下关系　　　　　　　　　　　　　　　　　　　　　 (　 )

A．_M＜_N＜0　　　　 　　　　　　　　　　　 B．_N＞_M＞0

C．_N＜_M＜0　　　 　　　　 　　　　　　　　　 D．_M＞_N＞0

7．如图所示，在平行板电容器MN中有一个带电微粒。电键K闭合时，该微粒恰好能保持静止。充电后将K断开，在这种情况下，用什么方法能使该带电微粒向下运动打到极板N上

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　 　)

A．增大两板间的距离

B．减小两板间的距离

C．向左移动极板M

D．把下极板N接地

6．两个放在绝缘架上的相同金属球，相距r，球的半径比r小得多，带电量大小分别为q和3q，相互斥力为3F。现将这两个金属球相接触，然后分开，仍放回原处，则它们之间的相互作用力将变为　　　　　　　　　　　　　 (　　 )

　　　 A．F　　　　　　 　　　　　　　　　　　　　　　　　 B．4F/3

　　　 C．4F　　　　　　　　　　 　　　　　　　　 D．以上三个答案之外的一个值

5．如图所示，在直线MN上有一个点电荷，A、B是直线MN上的两点，两点的间距为L，

　 场强大小分别为E和2E.则　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．该点电荷一定在A点的右侧

　　　 B．该点电荷一定在A点的左侧

　　　 C．A点场强方向一定沿直线向左

　　　 D．A点的电势一定低于B点的电势

4．2007年4月24日，瑞士天体物理学家斯蒂芬妮·尤德里(右)和日内

瓦大学天文学家米歇尔·迈耶(左)拿着一张绘制图片，图片上显

示的是在红矮星581(图片右上角)周围的行星系统。这一代号

“581c”的行星距离地球约190万亿公里，正围绕一颗比太阳小、

温度比太阳低的红矮星运行。现已测出它的质量约是地球的6.4

倍，其表面重力加速度是地球表面重力加速度的1.6倍，则该行

星的半径和地球的半径之比为　　　　　　　　　　　　　　　　　　　 (　　 )

A．2∶1　 　　　　　　 B．1∶1 　　　　　　　　 C．1∶2　 　　　　　　　 D．无法确定
