22、(8分)如图甲所示正方形金属线框abcd，边长L=2.5m、质量m=0.5kg、各边电阻均为1Ω。其水平放置在光滑绝缘的水平面上，它的ab边与竖直向上的匀强磁场边界MN重合，磁场的磁感应强度B=0.8T。现在水平拉力F作用下由静止开始向左运动，经过5s线框被拉出磁场。测得金属线框的速度随时间变化的图象v_t-t如乙图所示，在金属线框被拉出磁场的过程中。求：(1)4s末线框cd边的电压大小；(2)4s末水平拉力F的大小；

(3)已知在这5s内拉力F做功1.92J，那么在此过程中，线框产生的焦耳热是多少？

21、(6分)如图所示，单匝线圈在匀强磁场中绕轴从图示位置开匀速转动．已知从图示位置转过时，线圈中电动势大小为10V，求：

　 (1)交变电动势的峰值，

　 (2)交变电动势的有效值；

(3)设线圈电阻为R=1Ω，角速度ω=100rad／s，求线圈由图示位置转

过过程中通过导线截面的电荷量。

20、(6分)如图所示，不计电阻的U形导轨水平放置，导轨宽l=0.5m，左端连接阻值为0.4Ω的电阻R，在导轨上垂直于导轨放一电阻为0.1Ω的导体棒MN，并用水平轻绳通过定滑轮吊着质量为m=2.4g的重物，图中L=0.8m，开始重物与水平地面接触并处于静止，整个装置处于竖直向上的匀强磁场中，磁感应强度B₀=0.5T，并且的规律在增大，不计摩擦阻力，求：(1)回路的感应电流强度I为多大？

(2)至少经过多长时间才能将重物吊起？(g=10m/s²)

19、多用表是一种测电学量的多功能、多量程测量仪表　　　　　　　　　

(1)某同学使用多用电表测量一电阻，进行了如下操作：

①将红、黑表笔分别插入多用电表的“+”、“-”插孔；选择电阻档“×10”；

②红、黑表短接调零；

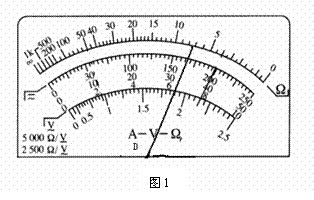

③使用多用电表进行了测量，把红黑表笔分别与电阻的两端相接，指针所指的位置如图1所示。则被测电阻的阻值是　　 ▲　　　 Ω。

(2)用多用表能测如图2晶体二极管的性能好坏时，若所测二极管性能好，则交换两表笔测得二极管两极间的电阻差异明显；则测得电阻较小的一次，与　 ▲　　 (填“红”或“黑”)表笔相连的一端为二极管的A极。

(3)多用电表在进行不同测量时转换开关可以测量电流和电压，若用100mA直流电流档测量，指针偏转仍然如图1所示，则电流值为___ ▲_____mA。

18、在用电压表和电流表测两节电池串联的电动势的内电阻时，除备有电池、电键、足量的导线外，还有下列仪器可供选择：

A．电流表A₁(0-0.6A)

B．电流表A₂(0-3A)

C．电压表V₁(0-3V)

D．电压表V₂(0-15V)

E．滑动变阻器R₁(20Ω，2A)

F．滑动变阻器R₂(2000Ω，1A)

(1)应该选用的仪器(写出前面的字母)　 ▲　 。

(2)右上图是根据实验数据画出的U-I图像，由此可知每节干电池的：

电动势E=　 ▲　 V，内电阻r=　 ▲　 Ω。

17、 某同学在研究标有“3V，0.3A”字样的小电珠的伏安特性曲线的实验中得到一组U和I的数据：

　 (1)在答卷上的方框内画出实验电路图　　

(2)在答卷上的方格纸内画出I-U图线

　 (3)根据I-U图线分析小电珠的电阻随温度升高而　 ▲　

16、传感器是一种采集信息的重要器件．如图所示是一种测定压力的电容式传感器，A为固定电极，B为可动电极，组成一个电容大小可变的电容器。可动电极两端固定，当待测压力施加在可动电极上时，可动电极发生形变，从而改变了电容器的电容。现将此电容式传感器与零刻度在中央的灵敏电流表和电源串联成闭合电路，已知电流从电流表正接线柱流入时指针向右偏转。当待测压力增大时,以下说法正确的是

A.电容器的电容将减小　 　　　B.电容器的电荷量将增加

C.灵敏电流表的指针向左偏　 D.灵敏电流表的指针向右偏

15、如图所示，甲是回旋加速器的原理图，乙是研究自感现象的实验电路图，丙是欧姆表的内部电路图，丁图是动圈式话筒的原理图，下列说法正确的是(　　　　 )

A．甲图是加速带电粒子的装置，其加速电压越大，带电粒子最后获得的速度越大

B．乙图电路开关断开瞬间，灯泡A一定会突然闪亮一下

C．丙图在测量电阻前，需两表笔短接，调节R₁使指针指向0Ω

D．丁图利用了电磁感应的原理，声波使膜片振动，从而带动音圈产生感应电流

13、图中画出了一列向右传播的横波在某个时刻的波形图线，由图线可知(　　 )

　　　 A．质点b此时的位移是零　 B．质点b此时向－y方向运动

　　　 C．质点d的振幅是2 cm　　 D．质点d此时的加速度沿正方向

　14、把一根通电的硬直导线ab放在磁场中，导线所在的区域的磁感线呈弧线，导线中的电流方向由a到b，如图所示。导线可以在空中自由移动和转动，俯视看，导线在安培力的作用下先逆时针转动，转过一个小角度后，接着转动边向下移动。虚线框内有产生以上弧形的场源。下列符合要求的是(　　　 )

12、如图所示的是一个水平放置的玻璃环形小槽，槽内光滑、槽的宽度和深度处处相同．现将一直径略小于槽宽的带正电的小球放入槽内．让小球获一初速度v₀在槽内开始运动，与此同时，在一变化的磁场竖直向下穿过小槽外径所包围的面积，磁感应强度的大小随时间成正比增大，设小球运动过程中带电荷量不变，那么(　　　 )

A．小球在槽内做匀速圆周运动　 B．小球需要的向心力大小不变

C．磁场力对小球做功　 　　　　 D．小球受到的洛伦兹力不断增大
