19、(选做题3)如图所示，已知电源电动势E=6V，内电阻r=1，电阻器的电阻R=11，电流表、电压表为理想电表，闭合电键S后，求：

(1)电流表的读数I。

(2)电压表的读数U。

17、(选做题1)如图所示，用一条绝缘细线悬挂一个带电小球，小球的重力mg=0.1N,带电量q=+2.010⁸C,现加一方向竖直向上的匀强电场，使细线受到的拉力恰好等于零。

求：(1)电场力F

(2)电场强度E

18(选做题2)如图所示，用绝缘细线悬挂导体AB，导体长L=0.1m,匀强磁场的方向垂直纸面向里，现给导体通电，使细线的拉力恰好等于零，这时电流大小I=10A。求：(1)安培力F

　　　　　 (2)磁感应强度B

16、水平飞行的飞机，在空中给灾区投救灾物资，不考虑空气阻力，空投物资的运动可以看作平抛运动。救灾物资下落时间t=5s，下落过程救灾物资的水平位移x=100m。

求：(1)直升飞机离地面的高度。

(2)飞机水平飞行的速度v₀。

15、小轿车的总质量m=1000kg,在平直的公路上以v₀=10m/s的初速度做匀加速直线运动，加速度a=3m/s²，

求：(1)汽车受到的合外力F。

(2)　　　 经过t=6s，汽车运动的位移。

14、下图是某实验小组同学利用打点计时器，测量某物块做匀变速直线运动时得到的一条纸带，取O点为t=0时刻记时点，各连续点间的时间间隔为0.02s。

(1)　　　 图中a、c、e三点的计数是

x_a=　　　　　　　　　　　　 x_c=　　　　　　　　　 x_e=

(2)说明该物体运动的方向与受合外力方向的关系

(3)用a、c、e三点的数据，计算出物体运动的加速度(要求写出计算过程)。

13、电磁波在真空中的传播速度大小为　　　　　　　 m/s;地球上一发射器向月球发射电磁波，需经　　　　　　 s的时间才能接收到反射波(已知地球与月球间的距离为3.8410⁵km)

12、质量m=1kg的物体随水平转盘一起做匀速圆周运动，运动的线速度v=0.1m/s,物体到转轴的距离r=0.5m。物体运动的向心加速度a=　　　　　　 m/s²,向心力F_向=　　　　　　　 N。

11、质量为5.010³kg的物体，在高空受到的重力为4.810⁴N,该处的重力加速度g=　　　　　　　 m/s²。如果该处有另一质量为5kg的物体，放在竖直放置的劲度系数k=1000N/m的弹簧上，物体处于静止状态，则弹簧的压缩量x=　　　　　 m。

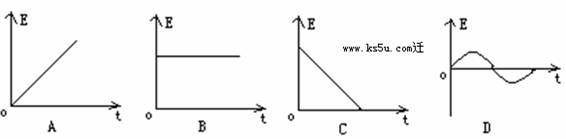

10、电场随时间变化关系图象A、B、C、D四图象所示，能产生电磁波的是图

第二卷 非选择题(50分)

9、在绝缘的光滑水平面上相距为s的两点，有甲、乙两个质量相同的带正电的小球，甲球带电量大于乙球带电量。由静止开始同时释放两带电小球，则小球运动过程中的同一时刻

A、甲球受到的库仑力比乙球受到的库仑力大

B、甲球受到的库仑力比乙球受到的库仑力小

C、甲球受到的库仑力等于乙球受到的库仑力

D、甲、乙两球受到的库仑力为吸引力
