5、如图3，电阻R₁与变阻器R₂串联。将开关S闭合时，三个电表指针正常偏转。当变阻器滑片P向右滑动时，三个电表示数变化情况是(　 )

A、电压表V₁、V₂示数都变小，电流表示数变大

B、电压表V₁示数变小，V₂示数变大，电流表示数变大

C、电压表V₁示数变小，V₂示数变大，电流表示数变小

D、三个表示数都变小

4、电阻R_a、R_b分别接入电路中，通过它们的电流随其两端电压变化的情况如图2所示。由图可知，R_a、R_b阻值大小的关系是(　 )

A、R_a>R_b　　　　 B、R_a=R_b 　　　　　C、R_a<R_b 　　　　D、条件不足，无法判断

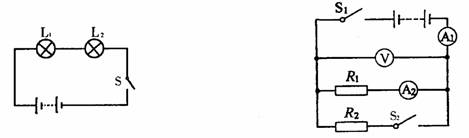

3、如上图右电路，先将开关S₁闭合，再将S₂闭合，在这一过程中各电表示数的变化情况是(　 )

A、A₁、A₂示数变大，V示数变大　　 B、A₁示数不变，A₂示数变小，V示数不变

C、A₁示数变大，A₂、V示数不变　　 D、A₁、A₂示数变小，V示数变大

2、如下图左所示，当闭合开关S时，灯L₁、L₂均不亮，其同学用一根导线找故障：选取将导线并联在灯L₂两端，发现灯L₁亮，L₂不亮，再将导线并联在灯L₁两端，发现两灯仍不亮，由此判别(　 )

A、L₁短路　　　 B、L₁断路　　　　 C、L₂短路　　　 D、L₂断路

1、在如图所示的电路中，R₂为固定电阻，R₁为滑动变阻器。在变阻器的滑片向右移动的过程中，图中的电压表、电流表示数及它们示数的比值的变化情况是(　 )

A、电压表示数变小，电流表示数变大，比值变小

B、电压表示数不变，电流表示数变小，比值变大

C、电压表示数不变，电流表示数变大，比值变小

D、电压表示数变大，电流表示数变小，比值变大

9．如图所示,光滑水平面上两小车中间夹一压缩了

的轻弹簧,两手分别按住小车,使它们静止,对两车及弹簧组成的系统,下列说法中正确的是　 (　　 )

A.两手同时放开后,系统总动量始终为零

B.先放开左手,后放开右手,总动量向右

C.先放开左手,后放开右手,总动量向左

D.无论何时放手,两手放开后在弹簧恢复原长的过程中,系统总动量都保持不变,但系统的总动量一定为零

8.如图所示,质量相等的两个滑块位于光滑水平桌面

上.其中弹簧两端分别与静止的滑块N和挡板P相连接，弹簧与挡板的质量均不计;滑块M以初速度v₀向右运动,它与档板P碰撞(不粘连)后开始压缩弹簧,最后,滑块N以速度v₀向右运动.在此过程中　 (　　 )

A.M的速度等于0时,弹簧的弹性势能最大　　　　

B.M与N具有相同的速度时,两滑块动能之和最小

C.M的速度为v₀/2时，弹簧的长度最长　　　　　　

D.M的速度为v₀/2时,弹簧的长度最短

7.如图所示，一个质量为0.18kg的垒球，

以25m/s的水平速度飞向球棒，被球棒打击后反向水平飞回，速度大小变为45m/s，设球棒与垒球的作用时间为0.01s。下列说法正确的是(　　 )

A．球棒对垒球的平均作用力大小为1260N

B．球棒对垒球的平均作用力大小为360N

C．球棒对垒球做的功为126J

D．球棒对垒球做的功为36J

6.下面哪种说法正确的是(　　 )

A.运动物体动量的方向总是与它的运动方向相同

B.如果运动物体动量发生变化，作用在它上面的合外力的冲量可能为零

C.作用在物体上的合外力冲量总是使物体的动能增大

D.作用在物体上的合外力冲量等于物体动量的增量

5.玻璃茶杯从同一高度掉下，落在水泥地上易碎，落

在海锦垫上不易碎，这是因为茶杯与水泥地撞击过程中(　　 )

A.茶杯动量较大　　　　　　　　　　　　

B.茶杯受到水泥的平均冲力较大

C.茶杯所受冲量较大　　　　　　　　　　

D.茶杯动量变化率较大
