3.发现电流周围有磁场的科学家是

A.安培　　　　　　　　　　　 B.牛顿

C.法拉第　　　　　　　　　　 D.奥斯特

2．如图示,下列情况下线圈中不能产生感应电流的是[　　 ]

A.I增加

B.线圈向右平动

C.线圈向下平动

D.线圈以ab边为轴转动

1．关于电磁感应，下列说法中正确的是[　　 ]

A.穿过线圈的磁通量越大，感应电动势越大；

B.穿过线圈的磁通量为零，感应电动势一定为零；

C.穿过线圈的磁通量的变化越大，感应电动势越大；

D.穿过线圈的磁通量变化越快，感应电动势越大。

17．(14分)两根相距L=0.2 m的光滑平行金属长导轨固定在同一水平面内，并处于竖直方向的匀强磁场中，磁场的磁感应强度B=0.5 T．导轨上横放着两条金属细杆，其间距为x=0.5m，构成矩形回路，如图所示．每条金属细杆的电阻均为R=0. 25Ω，质量均为m=0.2 kg．回路中其余部分的电阻不计．在导轨平面内给cd杆一个平行于导轨的方向向左、大小为F₁=2.1 N的拉力，使它向左做初速度为零的匀加速直线运动．同时在导轨平面内给ab杆一个平行于导轨的作用力F₂，使它向右做初速度为v₀=5 m/s、加速度大小和方向与cd杆相同的匀变速直线运动．求：

(1)回路中感应电流的大小是多少；

(2)cd杆运动的加速度大小；

(3)当cd杆与ab杆间距由0.5 m变化到4.5 m时，力F₂对ab杆做的功．

16．(12分)如图所示，两根竖直放置的足够长的光滑平行金属导轨间距l=0.5 m，导轨上端接有电阻R=0.80Ω，导轨电阻忽略不计，导轨下部的匀强磁场区有如虚线所示的水平上边界，磁感应强度B=0.40 T，方向垂直于金属导轨平面向外，电阻r=0.20Ω的金属杆MN，从静止开始沿着金属导轨下落，下落一定高度后以v=2.5 m/s的速度进入匀强磁场中，金属杆下落过程中始终与导轨垂直且接触良好，已知重力加速度g= 10 m/s²，不计空气阻力．

(1)求金属杆刚进入磁场时通过电阻R的电流大小；

(2)求金属杆刚进入磁场时，M、N两端的电压；

(3)若金属杆刚进入磁场区域时恰能匀速运动，则在匀速下落过程中每秒钟有多少重力势能转化为电能？

15．(12分)如图所示，一个半径为r的薄圆木板静止在水面上，在薄圆木板圆心O的正下方H=r处有一点光源S，已知水的折射率为n=.试求：

(1)沿圆木板边缘出射的折射光线的折射角；

(2)若在水面上方观察不到点光源S所发出的光，则将点光源S至少竖直向上移动多大的距离？(结果可用根式表示)

14．(10分)如图所示，N=50匝的矩形线圈abcd，边长ab=20cm．ad =25cm，放在磁感强度B=0.4T的匀强磁场中，外力使线圈绕垂直于磁感线且通过线圈中线的OO′轴以n=50r/s的转速匀速转动，线圈电阻r=1Ω，外电路电阻R=9Ω，t=0时，线圈平面与磁感线平行，ab边正好转出纸外、cd边转入纸里．求

　　 (1)线圈最大的感应电动势多大？t=0时刻线圈的感应电流的方向；

　　 (2)写出线圈感应电动势的瞬时表达式；www..co

　　 (3)从图示位置转过90º过程中流过电阻R的电量是多大；

13．(12分)如图所示，用某种折射率较大的透光物质制成的直角三棱镜ABC，已知∠BAC=90º，∠ABC= 30º，在垂直于AC面的直线MN上插上两枚大头针P_l、P₂，在AB面的左侧通过棱镜观察大头针P_l、P₂的像，调整视线方向，直到P_l的像被P₂的像挡住，在观察的这一侧先后插上两枚大头针P₃、P₄，使P₃挡住_____的像、_____的像，使P₄挡住_____和_______的像、________的像，记下P₃、P₄和棱镜的位置，移去大头针和三棱镜，过P₃、P₄作直线与AB面交于D，量出该直线与AB间的夹角为45º，则该物质的折射率n=_______，并作出光路图．

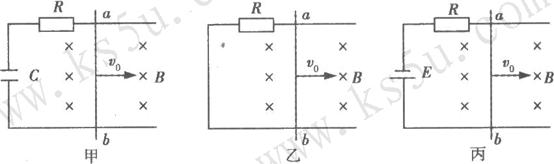

12．在图甲、乙、丙三图中，除导体棒ab可动外，其余部分均固定不动，甲图中的电容器C原来不带电．设导体棒、导轨和直流电源的电阻均可忽略，导体棒和导轨间的摩擦也不计，图中装置均处在水平面内，且都处于方向垂直水平面(即纸面)向下的匀强磁场中，导轨足够长．今给导体棒ab 一个向右的初速度v₀，在甲、乙、丙三种情形下导体棒ab的最终运动状态是

A．三种情形下导体棒ab最终均做匀速运动

B．甲、丙图中，ab棒最终都将做匀速运动；乙图中，ab棒最终静止

C．丙图中，ab棒最终将做匀速运动；甲、乙图中，ab棒最终均静止

D．三种情形下导体棒ab最终均静止

第Ⅱ卷(非选择题　 共60分)

11．如图(a)，圆形线圈P静止在水平桌面上，其正上方悬挂一相同的线圈Q，P和Q共轴，Q中通有变化电流，电流随时间变化的规律如图(b)所示．Q所受的重力为G，绳子对Q的拉力为T．则

A．t₃时刻，T<G　　 　　　　　　　　B．t₂时刻，T>G

C．t₄时刻，T=G 　　　　　　　　　D．t₁时刻，T>G
