3、两只电阻与的电流与电压的伏安特性曲线分别如图中a、b所示，由图可知，将两只电阻串联后接在电路中，与两端电压之比和消耗的电功率之比分别为(　　 )

A、1：3，1：3　　　　　　　　 B、1：3，3：1　　　

C、1：，1：3　　 　　　　　D、：1，：1

2、在如图所示电路中，当滑动变阻器的滑动触点向b端移动时，则(　　 )

A.伏特表V的读数增大,安培表A的读数减少

B.伏特表V和安培表A的读数都增大

C.伏特表V和安培表A的读数都减少

D.伏特表V的读数减少,安培表A的读数增大

1、一根粗细均匀阻值为8Ω的电阻丝，在温度不变的条件下，先将它等分成四段，每段电阻为；再将这四段电阻丝并联，并联后总电阻为；则与的大小依次为(　 )

A、1Ω，0.5Ω　　　 B、4Ω，lΩ　　　　 C、2Ω，0.5Ω　　　　 D、2Ω，lΩ

19．( 12分)如图为一列简谐横波在t₁=0时刻的波形图象，此时波中质点M正处于平衡位置，运动方向沿y轴负方向，到t₂=0.55s时质点M恰好第三次到达y轴正方向最大位移处. 试求：

　 (1)该波传播方向；

　 (2)该波波速大小；

　 (3)从t₁=0到t₃=1.2s，波中质点N走过的路程和相对于平衡位置的位移分别是多少?

2009-2010学年度第二学期第一次月考

18．(11分)如图所示是一列横波上A、B两质点的振动图象，该波由A传向B，两质点沿波的传播方向上的距离Δx=4.0m，波长大于3.0m，求这列波的波速．

17．( 9分) 红光在真空中波长为7×10^-7m，在玻璃中红光的折射率为1.5．光在真空中的速度C=3×10⁸m/s

(1)红光的频率是多少?(保留2位有效数字)

(2)红光在玻璃中传播的波速是多少?

(3)红光在玻璃中传播的波长是多少? (保留2位有效数字)

16．用双缝干涉测光的波长。实验装置如图(甲)所示，已知双缝与屏的距离L，双缝间距d。用测量头来测量亮纹中心的距离。测量头由分划板、目镜、手轮等构成，转动手轮，使分划板左右移动，让分划板的中心刻线对准亮纹的中心(如图(乙)所示)，记下此时手轮上的读数，转动测量头，使分划板中心刻线对准另一条亮纹的中心，记下此时手轮上的读数。

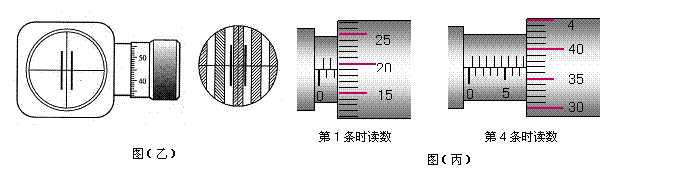

(1)分划板的中心刻线分别对准第1条和第4条亮纹的中心时，手轮上的读数如图(丙)所示，则对准第1条时读数x₁=　　　　　 mm(允许误差)、对准第4条时读数x₂= __　　 __mm (允许误差)

(2)写出计算波长λ的表达式，λ=__　　 __(用x₁、 x₂ 、L 、d表示，不用计算)。

(3)在屏上观察到了干涉条纹．如果将双缝的间距变大，则屏上的干涉条纹的间距将

变　　　 (选大或小)

15．半径为R的半圆柱形玻璃，横截面如图所示，O为圆心，已知玻璃的折射率为，当光由玻璃射向空气时，发生全反射的临界角为________。一束与MN平面成45°的平行光束射到玻璃的半圆柱面上，经玻璃折射后，有部分光能从MN平面上射出。则能从MN射出的光束的宽度为________。

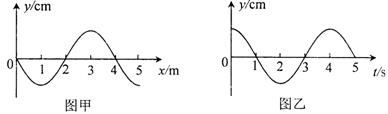

14．一列简谐横波沿x轴传播，图甲是t = 3s时的波形图，图乙是波上x＝2m处质点的振动图线．则该横波的速度为　　 m/s，传播方向为　　　 ．

13．如下图所示，在一条直线上两个振动源A、B相距6m，振动频率相等．t₀=0时刻A、B开始振动，且都只振动一个周期，振幅相等，振动图象A为甲,B为乙．若A向右传播的波与B向左传播的波在t₁=0.3s时相遇，则(　)

A．两列波在A、B间的传播速度大小均为10m/s

　B．两列波的波长都是4m　　

C．在两列波相遇过程中，中点C为振动加强点　 　

D．t₂=0.7s时刻B点经过平衡位置且振动方向向下

第Ⅱ卷 (非选择题，共48分)
