16．某学生用单摆测定重力加速度时，测出多组单摆的摆长l和运动周期T，根据实验数据作出T²-l图像。则(1)写出由单摆做间谐运动而得到的重力加速度的表达式g　　　　　 　　　。由图像计算出的重力加速度g　　　　 m/s².(取π²=9.87)

(2)理论上该实验图像应该是一条过原点的斜线，而该同学由于在测摆长时未加上小球的半径，所以得到如图所示的图线，这样通过第一问的方法计算出来的重力加速度与正确操作相比，其结果　　　　 (填“偏大”、“偏小”、“相同”)

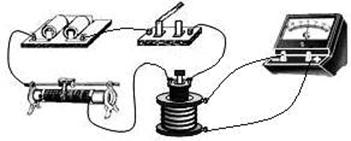

15．如图为“探究电磁感应现象”的实验装置。

(1)如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后可能出现的情况有：

A．将原线圈迅速插入副线圈时，灵敏电流计指针将____________。(填“向右偏”、“向左偏”或“不偏转”)

B．原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，灵敏电流计指针___________。(填“向右偏”、“向左偏”或“不偏转”)

14．如图所示，先后以速度v₁和v₂(v₁=2v₂)，匀速地把同一线圈从同一位置拉出有界匀强磁场的过程中，在先后两种情况下：

(1)线圈中的感应电流之比I₁；I₂=_______________。

(2)拉力做功的功率之比P₁；P₂=________________。

13．镇流器在日光灯启动过程和正常工作时起着重要作用，日光灯启动时，镇流器起着　　　　　　　 ，“点燃”日光灯的作用；日光灯正常发光时，镇流器起着　　　　　　　 作用，保证日光灯的正常工作。

12．收录机等小型家用电器所用的稳压电源,是将220V的正弦交流电变为稳定的直流电的装置,其中的关键部分是整流电路.有一种整流电路可以将正弦交流电变成如图所示的脉动直流电(每半个周期都按正弦规律变化),则该脉动直流电电流的有效值为(　　　　 )

A.8A　　　　　　　 B.4A　　　　　　　

C.2A　　　　　　　 D.A

Ⅱ卷(共58分)

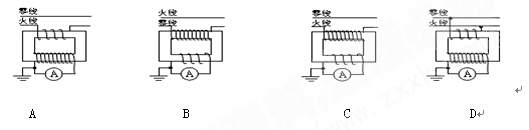

11．在变电站里，经常要用交流电表去监测电网上的强电流，所用的器材叫电流互感器。如下所示的四个图中，能正确反应其工作原理的是(　　　 )

10.如图所示，理想变压器初级线圈的匝数为n₁，次级线圈的匝数为n₂，初级线圈的两端a、b接正弦交流电源，电压表V的示数为220V，负载电阻，电流表A₁的示数是0.20A。下列判断中正确的是(　　　　 )

A．初级线圈和次级线圈的匝数比为2：1

B．初级线圈和次级线圈的匝数比为5：1

C．电流表A₂的示数为1.0A

D．电流表A₂的示数为0.4A

9．如图所示，一根绷紧的绳子系5个单摆，其中a、d摆长相等，原来5个单摆均处于静止。今先使a振动，发现其余4个单摆随之开始振动，以下说法正确的是(　　　　 )

A．e的振动周期最大；

B．d的振幅最大；

C．b、c、d、e都做受迫振动；

D．c和b的振动频率相同。

8．一质点做简谐运动，先后以相同的速度依次通过A、B两点，历时1s，质点通过B点后再经过1s又第2次通过B点，在这两秒钟内，质点通过的总路程为12cm，则质点的振动周期和振幅分别为(　 　　　)

A．3s，6cm　　　　 　　　B．4s，6cm　　　　

C．4s，9cm　　 　　　　　D．2s，8cm

7．一质点作简谐运动，其位移x与时间t的关系曲线如图所示．由图可知，在t =4s时，质点的(　 　　　　)

A．速度为正的最大值，加速度为零

B．速度为负的最大值，加速度为零

C．速度为零，加速度为正的最大值

D．速度为零，加速度为负的最大值
