24、(18分)如图所示，A、B、C为一等边三角形的三个顶点，某匀强电场的电场线平行于该三角形平面。现将点电荷q₁=+10^-8C从A点移到C点，电场力做功3×10^-6J，将另一点电荷q₂=-10^-8C从A点移到B点，克服电场力做功3×10^-6J。则 　(1)电场线的方向如何？(保留作图痕迹) 　(2)U_AB、U_AC、U_BC各为多大？ 　(3)若AB边长为，求电场强度。

23、(16分)

如图所示，在范围很大的水平向右的匀强电场中，一个带电量为-q的油滴，从A点以速度υ竖直向上射入电场.已知油滴质量为m，重力加速度为g，当油滴到达运动轨迹的最高点时，测得它的速度大小恰为υ/2.则：

(1)电场强度E为多大?

(2)A点到最高点的电势差为多少?

22、(1)如图6所示，平行的两金属板M、N与电源相连，一个带负电的小球悬挂在两板间，闭合开关后，悬线偏离竖直方向的角度为θ。若保持开关K闭合，将N板向M板靠近，θ角将_____；若把开关K断开，再使N板向M板靠近，θ角将______。

(2)、如图所示，A、B两板间的匀强电场E=1.2×10⁸N/C，两板相距5cm，P₁离A板0.5cm，P₂离B板0.5cm。若B板带正电荷且接地，则P₁点的电势为________V，P₂点的电势为________V。若有一电荷q=-2×10^-6C从P₁移到P₂，电势能_______(填“增加”或“减少”)了_______J。

高&考%资(源#网

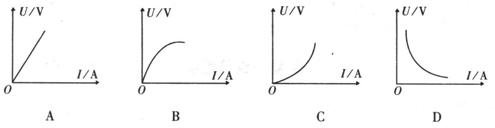

21、金属铂的电阻对温度的高低非常敏感，在下图所示

的U-I图象中，可以表示出金属铂电阻的U－I图线的是　　　　　　　　　 (　　 )

20、如图所示的电路中A、B是两块平行金属板，P是金属板间的一个点.先将开关S闭合给两金属板充电，然后再将开关断开.保持开关断开，B板不动，将A板移动到图中虚线所示的位置.用U₁表示两金属板间的电势差，用U₂表示P点与B板间的电势差.则(　 )

A.U₁减小，U₂减小

B.U₁减小，U₂不变

C.U₁减小，U₂增大

D.U₁不变，U₂不变

19、如图所示,空心导体上方有一靠近的带正电的带电体,当一个重力不计的正电荷以速度水平飞入空心导体内时,电荷将做[　　　 ]

A．向上偏转的类似平抛运动

B．向下偏转的类似平抛运动

C．匀速直线运动

D．变速直线运动

18、关于等势面和电势能，下述说法正确的是(　 　　)

A．在同一等势面上移动电荷，电场力不做功　　　

B．等势面上各点场强大小不一定相等

C．电场中电势越高处，电荷的电势能不一定越大　　　

D．电场强度越强处，电荷的电势能就越大

17、电场中有A、B两点，在将某电荷从A点移到B点的过程中，电场力对该电荷做了正功，则下列说法中正确的是(　 　　)

A、该电荷是正电荷，且电势能减少

B、该电荷是负电荷，且电势能增加

C、该电荷电势能增加，但不能判断是正电荷还是负电荷

D、该电荷电势能减少，但不能判断是正电荷还是负电荷

16、如图所示为电场中的一条电场线，A、B为其上的两点，以下说法正确的是(　　 )

A、E_A与E_B可能不等，A与B一定不等　

B、E_A与E_B可能相等，A与B可能相等　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

C、E_A与E_B一定不等，A与B可能相等

D、E_A与E_B可能相等，A与B一定不等

15、由电场强度的定义式E=F/q 可知，在电场中的同一点( 　　)

A、电场强度E跟F成正比，跟q成反比

B、无论检验电荷所带的电量如何变化，F/q始终不变

C、电荷在电场中某点所受的电场力大，该点的电场强度不一定大。

D、一个不带电的小球在P点受到的电场力为零，则P点的场强一定为零
