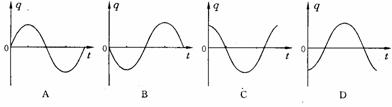

9．如图9-甲所示电路，电键S先闭合，稳定后，再断开电键S．若线圈中直流电阻为零，则从断开S开始计时，电容器C的N极板上的电量q随时间变化的图像是9-乙图中的哪一个？　　　　　　　　　　　　　　　 　　　　　　　 (　　 )

8．有5个完全相同的灯泡连接在理想变压器的原副线

圈中，如图8所示。若将该线路与交流电源接通，

且开关S接在位置1时，5个灯泡发光亮度相同；

若将开关S接在位置2时，灯泡未烧坏，则下述

可能的是　　　　　　　　　　　　　 (　　 )

　　　 A．该变压器是降压变压器，原副线圈匝数比为4：1

　　　 B．该变压器是升压变压器，原副线圈匝数比为4：1

　　　 C．副线圈中的灯泡仍能发光，只是更亮些

　　　 D．副线圈中的灯泡仍能发光，只是亮度变暗

7．如图7，轻杆的一端紧固一光滑球体，杆的另一端O

为自由转动轴，而球又搁置在光滑斜面上。若杆与

墙面的夹角为β，下面倾角为α，开始时轻杆与竖

直方向的夹角β＜α，且α+β＜90°，则为使斜

面能在光滑地面上向右作匀速直线运动，在球体离

开斜面之前，作用于斜面上的水平外力F的大小及

轻杆受力T的大小变化情况是　　　　　 (　　 )

A．F逐渐增大，T逐渐减小；　 　　　　　　 B．F逐渐减小，T逐渐增大；

　　　 C．F逐渐增大，T先减小后增大；　　　　　 D．F逐渐减小，T先减小后增大。

6．如图6所示，半径为r的光滑球被固定在斜面上的厚度为h的垫块

挡住，静止在倾角为θ的光滑斜面上。已知θ=30°，而且球对斜

面和垫块的压力大小相等，则球半径r与垫块厚度h之比是(　　 )

　　　 A．2∶1　　 　　　　　　 B．∶1　　 　　　　 C．∶2　　 　　　 D．1∶1

5．如图5所示，在斜面上，木块与的接触面是水平的。绳子

呈水平状态，木块均保持静止。则关于木块和木块

可能的受力个数分别为　　　　　　 　　　　　(　　 )

　　　 A．2个和4个；　　　　　　　　　　 　　　　　　　　　　　　　　　　

　　　 B．3个和4个；

C．4个和4个；　

　　　 D．4个和5个。

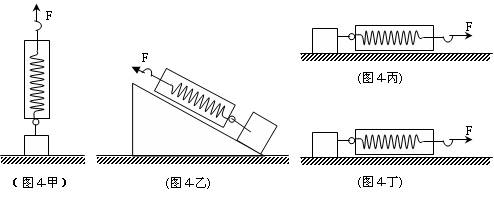

4．四个完全相同的弹簧秤，外壳通过绳子分别与四个完全相同的物体相连，挂钩一端施加沿轴线方向的恒力F，以下四种情况中关于弹簧秤读数的说法正确的是：　　　　　　　　　　　　　　　　 (　　 )

　　　 A．如果图4-甲中的物体静止在水平地面上，那么弹簧秤的读数可能小于F；

　　　 B．如果图4-乙中的物体静止在斜面上，那么弹簧秤的读数一定等于F；

　　　 C．如果图4-丙中的物体静止在粗糙水平地面上，那么弹簧秤的读数一定等于F；

D．如果已知图4-丁中水平地面光滑，则由于物体的质量未知无法判定弹簧秤的读数与F的大小关系。

3．如图3所示，倾斜放置的木板上固定有一光滑滑轮，质量

为M、m的Q、P两物体用轻质的细绳连接后绕过滑轮，

物体Q静止在木板上。已知M=2m，开始木板的倾角为

θ，现增加θ角，如果系统仍然能够保持静止状态，则θ

角增加过程中下列说法错误的是：　　　　　　 (　　 )

　　　 A．细绳的拉力一定增大；

　　　 B．物体Q对斜面的压力一定增大；

　　　 C．物体P受到的静摩擦力大小可能不变；

　　　 D．物体Q受到的合力始终不变。

2．如图2-甲所示，轻质细杆AB两端分别固定着质量均为m的小球，用两根不可伸长的轻质细线系住两球悬挂于O点，且OAB恰好为一正三角形，此时OB线的张力为F₁，现对B球施加一水平拉力F，使OA保持竖直方向(如图2-乙所示)，此时此时OB线的张力为F₂，则与F₂的关系正确的是：　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．F₂＞2F₁

　　　 B．F₂＜2F₁

　　　 C．F₂=2F₁

　　　 D．无法确定F₂与F₁的关系

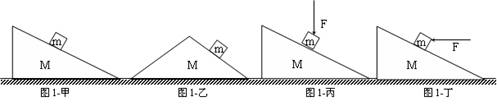

1．质量为M的斜面体放在粗糙的水平地面上，质量为m的物体放在粗糙的斜面上，在下面四种情况下M．m均处于静止状态，关于地面对M摩擦力的方向说法正确的是(　　 )

　　　 A．图1-甲中M不受地面摩擦力的作用；

　　　 B．图1-乙中M受地面摩擦力的方向水平向右；

　　　 C．图1-丙(对m施加竖直向下的恒力)中，M受地面摩擦力的方向水平向右；

　　　 D．图1-丁(对m施加水平向左的恒力)中，M受地面摩擦力的方向水平向右。

20．(14分)如图，倾角为θ的斜面固定。有n个质量都为m的相同的小木块(可视为质点)放置在斜面上。相邻两小木块间距离都为l，最下端的木块距底端也是l，小木块与斜面间的动摩擦因数都为μ。在开始时刻，第一个小木块从斜面顶端以初速度v₀沿斜面下滑，其余所有木块都静止，由于第一个木块的下滑将依次引起一系列的碰撞。设每次碰撞的时间极短，在每次碰撞后，发生碰撞的木块都粘在一起运动，直到最后第n个木块到达底端时，速度刚好为零。己知重力加速度为g．求：

　 (1)第一次碰撞后小木块l的速度大小v；

　 (2)从第一个小木块开始运动到第一次碰撞后系统损失的机械能△E；

　 (3)发生一系列碰撞后，直到最后第n个木块到达底端，在整个过程中，由于碰撞所损失的总机械能△E_总。
