15、多用电表是实验室和生产实际中常用的仪器．

①如图甲是一个多用电表的内部电路图，在进行电阻测量时，应将S拨到_____或_____两个位置，在进行电压测量时，应将S拨到______或______两个位置．

②使用多用电表进行了两次测量，指针所指的位置分别如图中a、b所示。若选择开关处在“×10Ω”的电阻档时指针位于a，则被测电阻的阻值是_________Ω．若选择开关处在“直流电压2.5V”档时指针位于b，则被测电压是_____________V；

14．图所示，电源的电动势和内阻分别为E、r，在滑动变阻器的滑片P由a向b移动的过程中，下列各物理量变化情况为　 　(　 　 )

A、电流表的读数一直减小；　　　 B、R₀的功率先减小后增大；

C、电源输出功率先增大后减小；　 D、电压表的读数先增大后减小。

第II卷(共44分)非选择题：

13、如图所示，虚线a、b、c表示电场中的三个等势面，且相邻等势面之间的电势差相等。实线为一带负电粒子仅在电场力作用下通过该区域时的运动轨迹，M、N是这条轨迹上的两点，则下面说法中正确的是：

A．a、b两条虚线有可能相交

B．对于M、N两点，带电粒子通过M点时电势能较大

C．对于M、N两点，M点的电势比N点的电势高

D．M点的电场强度比N点的电场强度大

12、两个相距很近的等量异种点电荷组成的系统称为电偶极子。设相距为，电荷量分别为和的点电荷构成电偶极子，如图所示。取二者连线方向为轴方向，中点为原点，建立如图所示的坐标系，点距坐标原点的距离为>>，、两点间的连线与轴正方向的夹角为，设无穷远处的电势为零，点的电势为，真空中静电力常量为。下面给出的四个表达式，其中只有一个是合理的。你可能不会求解点的电势，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断。根据你的判断，的合理表达式应为

A、　　 　　　 B、

C、　　　　 　 D、

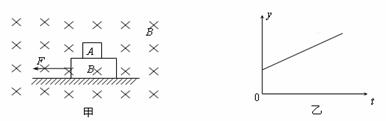

11、某空间存在着如图所示的足够大的、沿水平方向的匀强磁场。在磁场中A、B两个物块

叠放在一起，置于光滑水平面上，物块A带正电，物块B不带电且表面绝缘。在t₁=0时刻，

水平恒力F作用在物块B上由静止开始做加速度相同的运动。在A、B一起向左运动的过程

中，以下说法正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A、图乙可以反映A所受洛伦兹力大小随时间t变化的关系，图中y表示洛伦兹力大小

B、图乙可以反映A对B的摩擦力大小随时间t变化的关系，图中y表示摩擦力大小

C、图乙可以反映A对B的压力大小随时间t变化的关系，图中y表示压力的大小

D、图乙可以反映B对地面压力大小随时间t变化的关系，图中y表示压力的大小

10、质量为m、电量为-q的带电粒子，从图中的O点以初速度v₀射入场强大小为E，方向

沿x轴正方向的匀强电场中，v₀与x轴方向夹角为θ，飞出电场时速度恰好沿y轴的正方向

带电粒子所受的重力忽略不计，在这过程中，带电粒子运动速度的变化量大小和动能变

化量为(　　 )

A．　　

B．　　

C．　　　

D．　　

9、氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测。它的电阻随一氧化碳浓度的变

化而变化，在如图所示的电路中，不同的一氧化碳浓度对应着传感器的不同电阻，这样，显

示仪表的指针就与一氧化碳浓度有了对应关系，观察仪表指针就能判断一氧化碳是否超标，

有一种氧化锡传感器，其电阻的倒数与一氧化碳的浓度成正比，那么

电压表示数U与一氧化碳浓度C之间的对应关系正确的是(　　 )

A、U越大，表示C越大，C与U成正比

B、U越大，表示C越小，C与U成反比

C、U越大，表示C越大，但是C与U不成正比

D、U越大，表示C越小，但是C与U不成反比

8、如图所示为一列沿x轴正方向传播的简谐横波在t时刻的波形图。已知该波的周期为T，a、b、c、d为沿波传播方向上的四个质点，则下列说法中正确的是　 ( 　)

A、在t+时，质点c的速度达到最大值

B、在t +2T时，质点d的加速度达到最大值

C、从t时刻起，质点a比质点b先回到平衡位置　

D．从t时刻起，在一个周期内，a、b、c、d四个质点所通过的路程均为一个波长　　　 ]

7、 如左图所示，在竖直平面内有匀强电场(图中未画出)，一个质量为m带电小球，从A点以初速度v₀沿直线运动。直线与竖直方向的夹角为(<90°)，不计空气阻力，重力加速度为g。以下说法正确的是

A、小球一定做匀变速运动　　　　　 B、小球在运动过程中可能机械能守恒

C、小球运动过程中所受电场力不少于mgsinθ

D、 当小球速度为v时，其重力的瞬时功率p=mgvsinθ

6、 如图所示，光滑水平平台上有一个质量为m的物块，站在地面上的人用跨过定滑轮的绳子向右拉动物块，当人以速度v从平台的边缘处向右匀速前进了位移s不计绳和滑轮的质量及滑轮的摩擦，且平台边缘离人手作用点竖直高度始终为h、则

A.、在该过程中，物块的运动可能是匀速的

B、在该过程中，人对物块做的功为

C、在该过程中，人对物块做的功为

D、人前进s时，物块的运动速率为
