13．(1)1.975 ，mm.(4分)

(2)(每小题3分)

方法1：电流表G与电阴箱R₂组成伏特表，用伏安法测电阻

R_X=

方法2：欧姆表法

A、B短路，调A1满偏，此时电阻5欧，所以R_X=

方法3：半偏法

20．如图3-106所示，在密闭的真空中，正中间开有小孔的平行金属板A、B的长度均为L，两板间距离为L／3，电源E₁、E₂的电动势相同，将开关S置于a端，在距A板小孔正上方l处由静止释放一质量为m、电量为q的带正电小球P(可视为质点)，小球P通过上、下孔时的速度之比为∶；若将S置于b端，同时在A、B平行板间整个区域内加一垂直纸面向里的匀强磁场，磁感强度为B．在此情况下，从A板上方某处释放一个与P相同的小球Q．要使Q进入A、B板间后不与极板碰撞而能飞离电磁场区，则释放点应距A板多高?(设两板外无电磁场)

电磁感应和交变电流

16、

19、

14、(1)作在下图中；(2)　　　 　　　　(3) 答：________　　 答：________

13、(1)读出的数值是　　　 ，单位是　　　 。

(2)①设计测R_X的原理图(画在右边方框中)_，

②写出选用的器材的代号和规格　 　　　　　　　　　　　　　　

③写出简要的操作过程　 　　　　　　　　　　　　　　　　　　

④写出R_X的表达式 R_X=　　　　　　　　　　　　　　　　　　

18．如图3-110所示，一根足够长的粗金属棒MN固定放置，它的M端连一个定值电阻R，定值电阻的另一端连接在金属轴O上，另外一根长为l的金属棒ab，a端与轴O相连，b端与MN棒上的一点接触，此时ab与MN间的夹角为45°，如图所示，空间存在着方向垂直纸面向外的匀强磁场，磁感强度大小为B，现使ab棒以O为轴逆时针匀速转动半周，角速度大小为ω，转动过程中与MN棒接触良好，两金属棒及导线的电阻都可忽略不计． 　(1)求出电阻R中有电流存在的时间； 　(2)写出这段时间内电阻R两端的电压随时间变化的关系式； 　(3)求出这段时间内流过电阻R的总电量．

林伟华中学2008届高三单元训练　

17．如图4－14甲所示，一线圈边长L=ab=40cm，L′=bc=20cm，匝数N=100，绕通过ad与bc的中点的轴OO′以角速度ω逆时针方向转动，设匀强磁场的磁感强度B=1.5T，转动轴OO′与磁感线垂直，矩形线圈的总电阻r=1Ω，外电阻R=1Ω。其它电阻不计。若已知线圈所受到磁场力的最大力矩为M_max=7.2N·m，求：(1)感应电动势的最大值。(2)线圈转动的角速度。(3)线圈从图示位置转过90°时，感应电动势的平均值。(4)在线圈转动一周的过程中，电路所产生的热功率。(5)当线圈平面与磁感线夹角为60°时(如图4-7乙所示)，所受的磁力矩。

15.交流发电机的原理如左下图所示，闭合的矩形线圈放在匀强磁场中，绕OO^/轴匀速转动，在线圈中产生的交变电流随时间变化的图象如右下图所示，已知线圈的电阻为R=2.0Ω.求：

⑴通过线圈导线的任一个横截面的电流的最大值是多少？

⑵矩形线圈转动的周期是多少？　　　

⑶线圈电阻上产生的电热功率是多少？

⑷保持线圈匀速转动，1分钟内外界对线圈做的功是多少？

　 16、有一个阻值为R的电阻，若将它接在电压为20V的直流电源上时，消耗的电功率为P；若将它接在图13中的理想变压器的次级线圈两端时，消耗的电功率为P/2。已知变压器输入的是正弦交流电，其电压的最大值为200V，不计电阻阻值随温度的变化，求：(1)理想变压器次级线圈两端电压的有效值。(2)此变压器的原、副线圈的匝数之比。

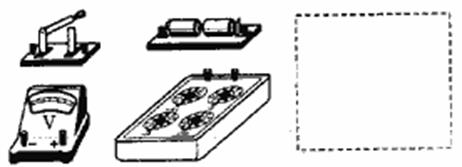

14．下图实物分别为开关，两个电池串联的电源，电压表，电阻箱，还有导线若干(图中未画出)．现用这些器材来测量电源的电动势和内电阻r．

(1)在上面右边线框内画出实验电路图并按电路图在实物图上连接导线． 　(2)若要测得、r的值，电阻箱至少需取________个不同数值． 　(3)若电压表每个分度表示的电压值未知，但指针偏转角度与电压表两端电压成正比，能否用此电路测量?答：________．能否用此电路测r？答：________．

13．在测定金属导体的电阻率的实验中

(1)用螺旋测微器(千分尺)测电阻丝直径时，示数如图所示，这时读出的数值是　　　 ，单位是　　　 。

(2)已知此电阻丝的电阻约为5欧左右(用R_X表示)，

根据下表给出可供选择器材测R_X，

代号	器材名称	规格
a	电流表G	300微安，100欧
b	安培表A1	0．6安，0．1欧
c	安培表A2	3安，0．02欧
d	电阴箱R1	0-999．9欧
e	电阴箱R2	0-9999欧
f	滑动变阻器R3	全电阻5欧，2安
g	电源	3伏，0．01欧左右
h	电键K	单刀单掷
导线若干，上述各器材均只有一个

①　　 设计测R_X的原理图(画在方框中)

②　　 写出选用的器材的代号和规格　 　　　　　　　　　　　　　　　　　　　　　　

③　　 写出简要的操作过程　 　　　　　　　　　　　　　　　　　　　　　　　　　　

④写出R_X的表达式 R_X=
