12．(6分)小华有一只按压型圆珠笔，她想估侧里面小弹簧在被圆珠笔尾端压紧过程中弹性势能的增加量，请你在不拆解圆珠笔的前提下帮助她完成这一想法。(当地重力加速度g已知)

　 (1)除刻度尺外，还需要的测量工具是　　　　　　　　　

　 (2)需测量的物理量及符号是　　　　　　　　　　　　　　　　　　　　　

　 (3)用所测物理量表示所估测的弹性势能增加量△E=　　　　　　　

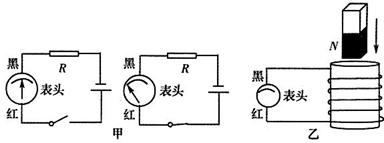

11．(3分)电流表指针偏转方向与电流流入方向的关系如图甲所示，现将此电流表与竖直放置的线圈连成乙图电路，并将磁铁从上方插入线圈，请在图乙的表头内画出磁铁插入线圈过程中指针的大体位置。

10．如图所示，足够长的传送带与水平面夹角为θ，以

速度v₀逆时针匀速转动。在传送带的上端轻轻放置

一个质量为m的小木块，小木块与传送带间的动摩

擦因数μ<tanθ，则下图中能客观地反映小木块的

9．某空间存在着如图所示的水平方向的匀强磁场，

A、B两个物块叠放在一起，并置于光滑水平地

面上。物块A带正电，物块B为不带电的绝缘

块。水平恒力F作用在物块B上，使A、B一

起由静止开始向左运动。则在A、B一起向左

运动的过程中　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．A对B的压力变小　　　　　　　　　　　　　　 B．A对B的压力变大

　　　 C．B对A的摩擦力不变　　　　　　　　　　　　　 D．B对地面的压力变大

8．2008年除夕夜，中国国家足球队客场挑战伊拉克队。第71分钟，由山东鲁能球员郑智头球扳平比分。设郑智跃起顶球后，球以E₁=24J的初动能水平飞出，球落地时的动能E₂=32J，不计空气阻力。则球落地时的速度与水平方向的夹角为　　　　　　　　　　　　　　　　 (　　 )

　　　 A．30°　　　　　　　　　 B．37°　　　　　　　　　 C．45°　　　　　　　　　 D．60°

7．如图所示的直线是真空中某电场的一条电场线，A、B是这条直线上的两点。一带正电粒子仅在电场力作用下，以速度v_A经过A点向B点运动，经过一段时间后，粒子以速度v_B经过B点，且v_A与v_B方向相反，则(　 　)

　　　 A．A点的场强一定大于B点的场强

　　　 B．A点的电势一定高于B点的电势

　　　 C．粒子在A点的动能一定小于在B点的动能

　　　 D．粒子在A点的电势能一定小于在B点的电势能

5．如图所示，用细线将A物体悬挂在顶板上，B物体放在水平地面上。

A、B间有一劲度系数为100N/m的轻弹簧，此时弹簧伸长了2cm。

已知A、B两物体的重力分别是3N和5N。则细线的拉力及B对

地面的压力分别是　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．1N和0N　　　　　　 B．5N和7N

　　　 C．5N和3N　　　　　　 D．7N和7N

　 6．如图所示，木板可绕固定的水平轴O转动，在木板从水平位置OA缓慢转到OB位置的过程中，木板上重为5N的物块始终相对于木板静止，物块的重力势能增加了4J。用N表示木板对物块的支持力，f表示木板对物块的摩擦力，则　　 　　　　　　　　　　　　　　　　 (　　 )

　　　 A．物块被抬高了0.8m

　　　 B．N对物块做功4J，f对物块不做功

　　　 C．N对物块不做功，f对物块做功4J

　　　 D．N和f对物块所做功的代数和为0

4．2008年1月10日开始的低温雨雪冰冻造成我国部分地区严重灾害，其中高压输电线因结冰而损毁严重。此次灾害牵动亿万人的心。为消除高压输电线上的凌冰，有人设计了这样的融冰思路：利用电流的热效应除冰。若在正常供电时，高压线上送电电压为U，电流为I，热耗功率为△P；除冰时，输电线上的热耗功率需变为9△P，则除冰时(认为输电功率和输电线电阻不变)　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．输电电流为3I　　　　　　　　　　　　　　　　　　 B．输电电流为9I

　 　　　 C．输电电压为3U　　　　　　　　　　　　　　　　　 D．输电电压为

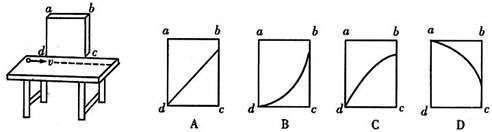

2．如图所示，光滑水平桌面上，一小球以速度v向右匀速运动，当它经过靠近桌边的竖直木板ad边前方时，木板开始作自由落体运动。若木板开始运动时，cd边与桌面相齐，则小球在木板上的投影轨迹是　　　　　　　　　　 (　　 )

　 3．压敏电阻的阻值会随所受压力的增大而减小。一同学利用压敏电阻设计了判断升降机运动状态的装置，如图甲所示，将压敏电阻平放在升降机内，受压面朝上，在上面放一物体m，升降机静止时电流表示数为I₀。

某过程中电流表的示数如图乙所示，

则在此过程中　　　　　　　　　　 (　　 )

　　　 A．物体处于失重状态

　　　 B．物体处于超重状态

　　　 C．升降机一定向上匀加速运动

　　　 D．升降机可能向下匀减速运动

1．下列说法正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．物体所受合力的方向就是物体的运动方向

　　　 B．物体受到的合力为零时，它一定处于静止状态

　　　 C．物体受到的合力不为零时，它的运动状态一定发生改变

　　　 D．只要物体的速度大小或方向发生改变，物体的运动状态一定发生改变
