12．(13分)如图中A、B、C三点都在匀强电场中，已知AC⊥BC，∠ABC=60°，BC=20 cm.把一个电量q=10^－5C的正电荷从A移到B，电场力做功为零；从B移到C，克服电场力做功1．73×10^－3 J，求出该匀强电场的场强大小和画出该电场的电场线方向。　

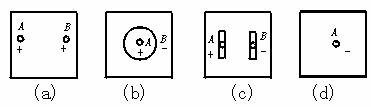

11．(12分)(1)用电流场模拟静电场描绘电场中的等势线，如图中哪些情况是能够实现的　

A．如图(a)，圆柱形电极A B均接电源正极，用以模拟等量正电荷的电场　

B．如图(b),圆柱形电极A接电源正极，圆环形电极B接电源负极，用以模拟正点电荷的电场

C．如图(c)，两平行的长条形电极分别接电源正、负极，用以模拟匀强电场　

D．如图(d)，圆柱形电极A接电源负极，用以模拟负点电荷的电场　

(2)在描绘等电势线的实验中，若将电源电压提高为原来的2倍，则以下说法正确的是　

A．描绘得到的等电势线形状与原来相同　

B．描绘得到的等电势线形状与原来不同　

C．找基准点的等电势点时每次移动的跨度应适当大些(与原来相比)

D．找基准点的等电势点时每次移动的跨度应适当小些(与原来相比)

(3)在图中a、b、c、d、e五个等距的基准点中，电势最高的点是______点。若Ab两点电势差U_ab，bc两点间电势差U_bc，它们关系U_ab　　 U_bc(选填＝、＜、＞)

10．如图所示，电子在电势差为U₁的加速电场中由静止开始运动，然后射人电势差为U₂的两块平行极板间的电场中，入射方向跟极板平行，整个装置处在真空中，重力可忽略.在满足电子能射出平行板区的条件下，下述四种情况中一定能使电子的偏转角θ变大的是

A．U₁变大，U₂变大　　　 B．U₁变小，U₂变大

C．U₁变大，U₂变小　　　 D．U₁变小，U₂变小

9．如图所示，两板间距为d的平行板电容器与电源连接，电键K闭合.电容器两板间有一质量为m带电量为q的粒子静止不动.则下列说法正确的是

A．粒子带正电

B．电源的电动势大小等于mgd/q

C．断开电键K粒子将向下做加速运动

D．保持电键K闭合，把电容器两极板距离增大，粒子将向下做加速运动

8．如图中，a、b、c、d、e五点在一直线上，b、c两点间的距离等于d、e两点间的距离。在a点固定放置一个点电荷，带电量为+Q，已知在+Q的电场中b、c两点间的电势差为U。将另一个点电荷+q从d点移动到e点的过程中　

A．电场力做功qU　

B．克服电场力做功qU　

C．电场力做功大于qU　

D．电场力做功小于qU

7．两个可自由移动的点电荷分别放在A、B两处，如图所示.A处电荷带正电Q₁，B处电荷带负电Q₂，且Q₂=4Q₁，另取一个可以自由移动的点电荷Q₃，放在AB直线上，欲使整个系统处于平衡状态，则…　

A．Q₃为负电荷，且放于A左方　

B．Q₃为负电荷，且放于B右方　

C．Q₃为正电荷，且放于AB之间　

D．Q₃为正电荷，且放于B右方　

6．如图所示，在粗糙水平面上固定一点电荷Q，在M点无初速释放一带有恒定电量的小物块，小物块在Q的电场中运动到N点静止，则从M点运动到N点过程中　

A．小物块所受电场力逐渐减小　

B．小物块具有的电势能逐渐减小　

C．M点的电势一定高于N点的电势　

D．小物块电势能变化量的大小一定等于克服摩擦力做的功

5．下列说法正确的是 A． 物体放出热量，温度一定降低 B． 物体内能增加，温度一定升高 C． 根据热力学第二定律可知，热量不可能从低温物体传到高温物体 D． 热量能自发地从高温物体传给低温物体

4．如图所示，a、b、c、…、k为弹性介质中相邻间隔都相等的质点，a点先开始向上作简谐运动，振幅为3cm，周期为0．2s。在波的传播方向上，后一质点比前一质点迟0．05s开始振动，a开始振动后0．6s时，x轴上距a点2．4m的某质点第一次开始振动，那么这列波的传播速度和0．6s内质点k通过的路程分别为

A．4m/s；6cm　　　　　　 B．4m/s；12cm　　　　　 C．4m/s；48cm　　　　　 D．12m/s；6cm

3．如图所示，质量为m的带电小球用绝缘丝线悬挂于O点，并处在水平向左的匀强电场E中，小球静止时丝线与竖直方向夹角为θ，若剪断丝线，则小球的加速度的大小为

A．O　　　　　　　　　　　 B．g，方向竖直向下

C．gtanθ，水平向右　　　　　 D．g/cosθ，沿绳向下
