16．(12分)如图12所示，在高度差h＝0.50m的平行虚线范围内，有磁感强度B＝0.50T、方向水平向里的匀强磁场，正方形线框abcd的质量m＝0.10kg、边长L＝0.50m、电阻R＝0.50Ω，线框平面与竖直平面平行，静止在位置“I”时，cd边跟磁场下边缘有一段距离。现用一竖直向上的恒力F＝4.0N向上提线框，该框由位置“Ⅰ”无初速度开始向上运动，穿过磁场区，最后到达位置“Ⅱ”(ab边恰好出磁场)，线框平面在运动中保持在竖直平面内，且cd边保持水平。设cd边刚进入磁场时，线框恰好开始做匀速运动。(g取10m／s²)

　　 求：(1)线框进入磁场前距磁场下边界的距离H。

　　 　 (2)线框由位置“Ⅰ”到位置“Ⅱ”的过程中，

恒力F做的功是多少？线框内产生的热量又是多少?

17(15分)、如图所示，空间分布着有理想边界的匀强电场和匀强磁场，左侧匀强电场的场强大小为E、方向水平向右，其宽度为L；中间区域匀强磁场的磁感强度大小为B、方向垂直纸面向外；右侧匀强磁场的磁感强度大小也为B、方向垂直纸面向里。一个带正电的粒子(质量m，电量q，不计重力)从电场左侧边缘a点由静止开始运动，穿过中间磁场区域进入右侧磁场区域后，又回到了a点，然后重复上述运动过程，求：

(1)中间磁场区域的宽度d.

(2)带电粒子从a点开始运动到第一次回到a点时所用的时间t。

15．(12分)某学校探究性学习小组对一辆自制小遥控车的性能进行研究。他们让这辆小车在水平的地面上由静止开始运动，并将小车运动的全过程记录下来，通过数据处理得到如图所示的－t图象，已知小车在0-2s内做匀加速直线运动，2s-10s内小车牵引力的功率保持不变，在10s末停止遥控让小车自由滑行，小车质量m=1kg，整个过程中小车受到的阻力大小不变。求：　　

　　 (1)小车所受的阻力f是多大?

　　 (2)在2s-10s内小车牵引力的功率P是多大?　　

　　 (3)小车在加速运动过程中的总位移s是多少?

14．(10分)某行星探测器在喷气发动机推力作用下从所探测的行星表面竖直升空。当其速度达到以80m/s时，发动机突然发生故障而关闭。已知该行星的半径为R=5.0×10⁶m，第一宇宙速度是5.0×10³m/s，探测器总质量的变化，行星对探测器的引力随高度的变化，行星自转的影响、行星表面气体对探测器的影响都忽略不计。求：

　 (1)该行星表面附近物休自由下落的加速度；

　 (2)发动机关闭后探测器还能上升的最大距离.

13．模块3-5试题(10分)

(1)(4分)美国物理学家康普顿在研究石墨对X射线的散射时，发现在散射的X射线中，除了与入射波长相同的成分外，还有波长大于的成分，这个现象称为康普顿效应．关于康普顿效应，以下说法正确的是

　 (A)康普顿效应现象说明光具有波动性

　 (B)康普顿效应现象说明光具有粒子性

　 (C)当光子与晶体中的电子碰撞后，其能量增加

　 (D)当光子与晶体中的电子碰撞后，其能量减少

(2)(6分)为了“探究碰撞中的不变量”，小明在光滑桌面上放有A、B两个小球．A球的质量为0.3kg，以速度8m/s跟质量为0.1kg、静止在桌面上的B球发生碰撞，并测得碰撞后B球的速度为9m/s，A球的速度变为5m/s，方向与原来相同．根据这些实验数据，小明对这次碰撞的规律做了如下几种猜想．

[猜想1]碰撞后B球获得了速度，A球把速度传递给了B球．

[猜想2]碰撞后B球获得了动能，A球把减少的动能全部传递给了B球．

你认为以上的猜想成立吗？若不成立，请你根据实验数据，通过计算说明，有一个什么物理量，在这次的碰撞中，B球所增加的这个物理量与A球所减少的这个物理量相等？

12．模块3-4试题(10分)

(1)如图所示，质点O在垂直x轴方向上做简谐振动，形成了沿x轴传播的横波。在t=0时刻质点O开始向上运动，经0.2s第一次形成图示波形，由此判断在t=2.5s时刻，质点A、B的运动情况是(　　　 )

A．A点位于x轴的下方。

B．B点位于x轴的上方。

C．A点正往上运动。

D．B点正往上运动。

　 (2)、如图所示，P、Q是两种透明材料做成的两块形状相同的直角梯形棱镜，叠合在一起组成一个长方体。某单色光自P的上表面斜射入，折射光线正好垂直通过两棱镜的界面，已知材料的折射率n_P<n_Q。射到P的上表面的光线与P的上表面之间的夹角为θ。下列说法正确的是

A．光线有可能不从Q的下面射出

B．从Q的下表面射出的光线一定与入射到P的上表面的光线平行

C．如果光线从Q的下表面射出，出射光线与下表面的夹角一定大于θ

D．如果光线从Q的下表面射出，出射光线与下表面的夹角一定小于θ

(3)、如图所示，按照狭义相对论的观点，火箭B是“追赶”光的；火箭A是“迎着”光飞行的，若火箭相对地面的速度为，则两火箭上的观察者测出的光速分别为(　　 )

A．,　　 　　　　 B．,　 　

11、(12分)在测定一节干电池的电动势和内电阻的实验中，备有下列器材：

① 干电池E(电动势约为1.5V、内电阻大约为1.0)　 　　　② 电压表V(0~15V)

③ 电流表A(0~0.6A、内阻0.1) 　　　④ 电流表G(满偏电流3mA、内阻R_g=10)

⑤ 滑动变阻器R₁(0~10、10A)　　　 ⑥ 滑动变阻器R₂(0~100、1A)　

⑦ 定值电阻R₃=990　 　　　　　　　　⑧ 开关、导线若干　

(1)为了方便且能较准确地进行测量，其中应选用的滑动变阻器是___________(填写字母代号)

(2)请在线框内画出你

所设计的实验电路

图，并在图中标上所

选用器材的符号。

(3)上图为某一同学根

据他设计的实验，绘

出的I₁-I₂图线(I₁

为电流表G的示数，

I₂为电流表A的示

数)，由图线可求得被测电池的电动势E =___________V，内电阻r =__________。

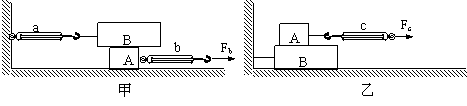

10．(8分)为了用弹簧测力计测定两木块A和B间的动摩擦因数μ，甲、乙两同学分别设计了如图所示的实验方案。

(1)为了用某一弹簧测力计的示数表示A和B之间的滑动摩擦力大小，你认为方案　 更易于操作。

简述理由　　　　　　　　　　　　　　　　　　　　　　　 。

(2)若A和B的重力分别为100N和150N，当甲中A被拉动时，弹簧测力计a示数为60N，b示数为110N，则A、B间的动摩擦因数为　　　 。

9．压敏电阻的阻值会随所受压力的增大而减小，某位同学利用压敏电阻设计了判断电梯运动状态的装置，其装置示意图如图所示，将压敏电阻平放在电梯内，受压面朝上，在上面放一物体m，电梯静止时电流表示数为I₀，电梯在不同的运动过程中，电流表的示数分别如图甲、乙、丙、丁所示，下列判断中正确的是　

(A)甲图表示电梯可能做匀速直线运动

(B)乙图表示电梯可能做匀加速上升运动　

(C)丙图表示电梯可能做匀加速上升运动

(D)丁图表示电梯可能做变减速下降运动

第II卷(非选择题共89分)

8．如图5所示，在一次救灾工作中，一架沿水平直线飞行的直升机A，用悬素救起伤员B。直升机B和伤员B以相同水平速度匀速运动的同时，悬索将伤员吊起，在某一段时间内，A、B之间的距离l与时间t的关系为表示伤员到直升起的距离，H表示开始计时时伤员与直升机的距离，b是一常数，t表示伤员上升的时间)，不计伤员和绳索受到的空气阻力。这段时间内从地面上观察，下面判断正确的是

　　　 A．悬索始终保持竖直　　　　　　　　　　　　　　　　　　 B．伤员做直线运动

　　　 C．伤圆做曲线运动　　　　　　　　　　　　　　　　　　　　 D．伤圆的加速度大小、方向均不变

6如图所示，光滑的“∏”型金属导体框竖直放置，质量为m的金属棒MN与框架接触良好。磁感应强度分别为B₁、B₂的有界匀强磁场方向相反，但均垂直于框架平面，分别处在abcd和cdef区域。现从图示位置由静止释放金属棒MN，当金属棒进入磁场B₁区域后，恰好作匀速运动。以下说法中正确的有

A．若B₂=B₁，金属棒进入B₂区域后将加速下滑

B．若B₂=B₁，金属棒进入B₂区域后仍将保持匀速下滑

C．若B₂<B₁，金属棒进入B₂区域后可能先加速后匀速下滑

D．若B₂>B₁，金属棒进入B₂区域后可能先减速后匀速下滑

7、如图为一理想变压器组成的工作电路图。PQ接恒定的交流电源上，K开始时接1，副线圈接一可变电阻R，则

A．当R的滑片向下移动时，变压器输出功率变小

B．当R的滑片向上移动时，变压器的输入功率变小

C．当R的滑片向下移动时，电压表的示数不变，

电流表的示数变大

D．当电键K由l掷向2，而负载电阻R不变，电压表与电流表的示数都不变
