16、(14分)选做题：请从下面两题中选做一题，都做以第Ⅰ题评分

Ⅰ． 如图所示，电动机用轻绳将一根金属棒沿着竖直放置的足够长的光滑平行导轨匀速提升。已知金属棒的质量为0.1kg,，长1m，电阻不计。电阻同样可以略去不计的导轨下端用阻值为1.5Ω的电阻R连接，整个导轨区域处在垂直于导轨平面的匀强磁场中，磁场的磁感强度为1T，已知电动机的内阻1Ω，两端所加电压10V， 金属棒上升的速度是3m/s，g取10m/s²。求：

(1)轻绳对金属棒的拉力多大？

(2)流过电动机的电流强度多大?

Ⅱ．如图所示，倾角θ=30º、宽度L=1m的足够长的“U”形平行光滑金属导轨固定在磁感应强度B =1T，范围足够大的匀强磁场中，磁场方向垂直于斜面向下。用平行于轨道的牵引力拉一根质量m =0.2㎏、电阻R =1Ω的垂直放在导轨上的金属棒a b，使之由静止开始沿轨道向上运动。牵引力做功的功率恒为6W，当金属棒移动2.8m时，获得稳定速度，在此过程中金属棒产生的热量为5.8J，不计导轨电阻及一切摩擦，取g=10m/s²。求：

(1)金属棒达到稳定时速度是多大？

(2)金属棒从静止达到稳定速度时所需的时间多长?

14．(14分)已知氢原子各定态能量为,式中n=1，2，3，…为氢原子的基态能量．普朗克常量h。试求：

(1)为使处于基态的氢原子进入激发态，入射光子所需的最小能量.

(2)现用氢原子从n=3激发态向基态跃迁时发射出的光子照射某金属，使该金属发出光电子。已知该金属的逸出功为W，则发出的光电子的最大初动能.

13、⑴(6分) 如图所示，要研究光敏电阻的阻值与光照强弱的关系.

①应将多用电表的选择开关置于　 ▲　 　　档；

②将红表笔插入 　▲　 　接线孔, 黑表笔插入 　▲　 　接线孔

(填“+”或“－”)；

③将一光敏电阻接在多用电表两表笔上，用光照射光敏电阻时表针的偏角为θ，现用手掌挡住部分光线，表针的偏角变为θ′，则可判断θ 　▲　 　θ′( 填“＜”,“＝”或“＞”)；

④测试后应将选择开关置于　 ▲　 　　档.

　(2)(6分)如图所示为一种测量电源电动势的电路原理图. E为供电电源，E_S为标准电源，E_X为待测电源，R_P是限流电阻，R₀是电流表的保护电阻，AB是均匀电阻丝，长度为L. 闭合S₁进行测量时，先将S₂合到“1”位置，移动C至C₁处时，恰好使电流表指针指零，测得AC₁=；再将S₂合到“2”位置，移动C至C₂处时，恰好又使电流表指针指零，测得AC₂=. 请你根据这些信息，结合所学过的有关物理知识回答：

①本实验对供电电源的要求是E　 　▲　 　E_S和E_X

　( 填“＜”,“＝”或“＞”) ；

②你认为该实验中电流表最好应选用__ ▲　 __ (填“A、安培表”，“B、毫安表”，“C、微安表”或“D、灵敏电流计”) ;

③本次实验测得的E_X=　　▲　 　E_S.

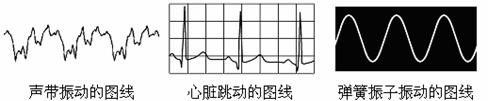

12、⑴(5分)下图所示的三个图线分别是用不同的传感器测出的不同物体的振动图线。从三个图线可知，这三个物体振动的共同特点是具有　 ▲　　　 ，图中心脏跳动的图线是某人的心电图，方格纸每个小方格的宽度是0.5cm，心电图记录仪拖动方格纸的速度是1.8cm/s。则此人的心率是 　▲　 　次/分钟。

⑵(6分)在科学探究活动中，对实验数据进行分析归纳得出结论是非常重要的环节。为探究物体作直线运动过程中s随t变化的规律，某实验小组经过实验和计算得到下表的实验数据

物体运动的起止点	所测的 物理量	测量次数
1	2	3	4	5
	时间t(s)	0.89	1.24	1.52	1.76	1.97
时间t2(s2)	0.79	1.54	2.31	3.10	3.88
位移s(m)	0.25	0.50	0.75	1.00	1.25

根据表格数据，请你在如图所示的坐标系中，纵、横轴分别选择合适的物理量和标度作出关系图线。并根据图线分析得出物体从A→B的过程中s随t变化的定量关系式：　 　　▲　

11、摄制组在某大楼边拍摄武打片，要求特技演员从地面飞到屋顶．如图所示，若特技演员质量m=50 kg，导演在某房顶离地H=12 m处架设了轮轴(轮与轴有相同的角速度)，轮和轴的直径之比为3:2(人和车均视为质点，且轮轴直径远小于H)，若轨道车从图中A匀速前进到B，速度v=10m/s，绳BO与水平方向的夹角为53°，则由于绕在轮上细钢丝的拉动，使演员由地面从静止开始向上运动．在车从A运动到B的过程中(g取10 m/s²，sin53°=0.8，cos53°=0.6) (　　 )

A．演员上升的高度为3 m　

B．演员最大速度为9 m/s　

C．以地面为重力势能的零点，演员最大机械能为2400 J　

D．钢丝在这一过程中对演员做功为4275 J

10、面积为S的两个完全相同的单匝金属线圈分别放置在如图甲、乙所示的磁场中．甲图中是磁感应强度为B0的匀强磁场，线圈在磁场中以周期T绕OO’轴作匀速转动；乙图中的磁场的变化规律为B=B₀cos2πt/T，从图示时刻(t=0时刻)起计时，则(　　 )

A．两线圈中的磁通量变化规律均为φ=B₀Scos2πt/T　

B．两线圈中感应电动势达到最大值的时刻不同　

C．两线圈中产生的交流电流的有效值不同

D．从此刻起，T/4时间内流过线圈截面的电量相同

9、如图所示，两列简谐横波分别沿x轴正方向和负方向传播，两波源S1和S2分别位于x轴上-0.2 m和1.2 m处，两列波的波速均为v=0.4 m/s，两波源的振幅均为A=2 cm．图示为t=0时刻两列的图像(传播方向如图)，此刻平衡位置处于x轴上0.2m和0.8m的P、Q两质点刚开始振动．质点M的平衡位置处于x=0.5m处，关于各质点运动情况判断正确的是(　　 )

A．t=0时刻，质点P、Q都沿y轴负方向运动

B．t=0.75 s时刻，质点P、Q都运动到M点　

C．t=1 s时刻，质点M的位移为-4 cm　

D．t=1 s时刻，质点M的位移为+4 cm

8、调压变压器是一种自耦变压器，它的构造如图所示.线圈AB绕在一个圆环形的铁芯上.AB间加上正弦交流电压U，移动滑动触头P的位置，就可以调节输出电压.在输出端连接了滑动变阻器R和理想交流电流表，变阻器的滑动触头为Q.则(　　　 )　 　　

A．保持P的位置不动，将Q向下移动时，电流表的读数变大　 　　

B．保持P的位置不动，将Q向下移动时，电流表的读数变小

　　　 　C．保持Q的位置不动，将P沿逆时针方向移动时，电流表的读数变大

　　　 　D．保持Q的位置不动，将P沿逆时针方向移动时，电流表的读数变小

7、在使用示波器时调节好亮斑后，将扫描范围旋钮置于“外X”档，衰减旋钮置于第四档，“y输入”空置，从“X输入，地”之间输入扫描电压．若要亮斑从左向右匀速运动，到达右端后迅速返回左端，加在“X输入、地”上的电压可以是下图中哪几种电压?(　　 )

6、如图所示，质量为M的长木板静止在光滑的水平面上，在木板的右端有一质量为m的小铜块。现给铜块一个水平向左的初速度v₀，铜块向左滑行并与固定在木板左端的长度为l的轻弹簧相碰，碰后返回且恰好停在长木板右端。根据以上条件可以求出(　　 )

　 　B．弹簧的最大形变量

　　 C．长木板速度的最大值

　　 D．铜块与长木板之间的动摩擦因数
