12、(9分)如图所示，是某研究性学习小组做探究“橡皮筋做的功和物体速度变化的关系”的实验，图中是小车在一条橡皮筋作用下弹出，沿木板滑行的情形，这时，橡皮筋对小车做的功记为W. 当我们用2条、3条……完全相同的橡皮筋并在一起进行第2次、第3次……实验时，每次橡皮筋都拉伸到同一位置释放. 小车每次实验中获得的速度由打点计时器所打的纸带测出.

(1)除了图中的已给出的实验器材外，还需要的器材有　　　　　　　　　　；

(2)实验时为了使小车只在橡皮筋作用下运动，应采取的措施是　　　　　　　　；

(3)每次实验得到的纸带上的点并不都是均匀的，为了测量小车获得的速度，应选用纸带的　　　　　部分进行测量；

(4)下面是本实验的数据记录表，请将第2次、第3次……实验中橡皮筋做的功填写在对应的位置；

	橡皮筋做的功	10个间隔的距离S(m)	10个间隔的时间T(s)	小车获得的速度v_n(m/s)	小车速度的平方v_n²(m/s)²
1	W	0.200	0.2
2		0.280	0.2
3		0.300	0.2
4		0.400	0.2
5		0.450	0.2

(5)从理论上讲，橡皮筋做的功W_n和物体速度vn变化的关系应是W_n∝　　　 . 请你运用数据表中测定的数据在下图所示的坐标系中作出相应的图象验证理论的正确性；

(6)若在实验中你做出的图线与理论的推测不完全一致，你处理这种情况的做法是：　　　　

试题详情

11、(6分)如图所示，(a)图中两根导轨不平行，而(b)图中两根导轨平行，金属棒MN在导轨上均向右匀速平动，在金属棒在运动过程中，将观察到L₁　　　　　；L₁　　　　　。(填“发光”或“不发光”)

试题详情

10、(5分)用游标卡尺测量某一物体的厚度，如图所示，正确的读数是　　　　 cm．　

试题详情

9、我国于2007年10月24日发射的“嫦娥一号”探月卫星简化后的路线示意图如图所示。卫星由地面发射后，经过发射轨道进入停泊轨道，然后在停泊轨道经过调速后进入地月转移轨道，再次调速后进入工作轨道，卫星开始对月球进行探测。已知地球与月球的质量之比为a，卫星的停泊轨道与工作轨道的半径之比为b，卫星在停泊轨道与工作轨道上均可视为做匀速圆周运动，则：

A．卫星在停泊轨道和工作轨道运行的速度之比为

B．卫星在停泊轨道和工作轨道运行的周期之比为

C．卫星在停泊轨道和工作轨道运行的向心加速度之比为

D．卫星在停泊轨道运行的速度大于地球的第一宇宙速度

第Ⅱ卷(非选择题　共89分)

试题详情

8、如图所示，真空中两点电荷A、B带电量分别为+2Q和-Q，0点为连线的中点，a、b两点都在它们之间的连线上，c、d两点在AB连线的中垂线上。已知oa=ob，a、b两点的场强分别为E_a、E_b；oc>od，c、d两点的电势分别为、。则下列说法正确的是

A．E_a<E_b　　　　　　 B．E_a>E_b　　　 C．_c>_d 　　　　　　　 D．_c<_d

试题详情

7、如图所示，图中的四个电表均为理想电表，当滑线变阻器滑动触点P向右端移动时，下面说法中正确是

A．伏特表V₁的读数减小，安培表A₁的读数增大

B．伏特表V₁的读数增大，安培表A₁的读数减小

　　 C．伏特表V₂的读数减小，安培表A₂的读数增大

D．伏特表V₂的读数增大，安培表A₂的读数减小

试题详情

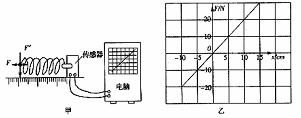

6、如图甲所示，一个弹簧一端固定在传感器上，传感器与电脑相连. 当对弹簧施加变化的作用力(拉力或压力)，在电脑上得到了弹簧长度的形变量与弹簧的弹力大小的关系图象(如图乙)，则下列判断正确的是　　　　

A．弹簧的弹力和弹簧的长度成正比 B．弹簧长度的增加量与对应的弹力增加量成正比

C．该弹簧的劲度系数是200N/m　　 D．该弹簧受到反向压力时，劲度系数不变

试题详情

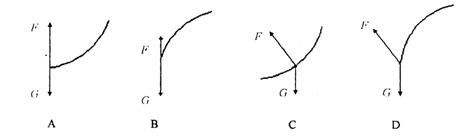

5、如图所示，在一次救灾工作中，一架离水面高为H m，沿水平直线飞行的直升飞机A，用悬索(重力可忽略不计)救护困在湖水中的伤员B，在直升飞机A和伤员B以相同的水平速率匀速运动的同时，悬索将伤员吊起。设经t s时间后，A、B之间的距离为 m，且=H-t²。则在这段时间内关于物体B的受力情况和运动轨迹正确的是下列哪个图？
