13．用螺旋测微器测量一根金属丝的直径，如图所示的读数是　　　　　 mm.

12．同学们在由静止开始向上运动的电梯里，把一测量加速度的小探头固定在一个质量为1kg的手提包上，到达某一楼层停止，采集数据并分析处理后，列在下表中：

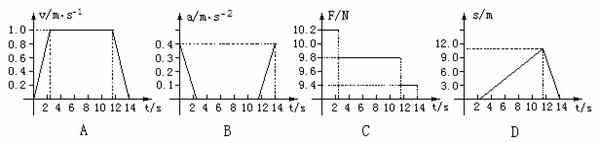

为此同学们在计算机上画出了很多图象，请你根据上表数据和所学知识判断下图(设F为手提包的拉力，g取9.8m/s²)中正确的是　　　　　　　　　　　　　　　　　　　　 (　　 )

把上面的选择题的答案写在下表中，否则不得分：

　 第Ⅱ卷(非选择题，共52分)

11．如图，悬线下挂着一个带电小球，它的质量为m，电量为q，整个装置处于水平方向的匀强电场中，悬线与竖直方向的夹角为θ,则　　　　　　　　 　　　　 　(　)

A．小球平衡时，小球所受的电场力为mgsinθ

B．若剪断悬线，则小球做曲线运动

C．若剪断悬线，则小球做匀速直线运动

D．若剪断悬线，则小球做加速度为g/cosθ的匀加速直线运动

10．惯性制导系统已广泛应用弹道式导弹工程中，这个系统的重要元件之一是加速度计，加速度计的构造原理的示意图如图所示：沿导弹长度方向安装的固定光滑杆上套一质量为m的滑块，滑块两侧分别与劲度系数均为k的弹簧相连；两弹簧的另一端与固定壁相连。滑块原来静止，弹簧处于自然长度。滑块上有指针，可通过标尺测出滑块的位移，然后通过控制系统进行制导。设某段时间内导弹沿水平方向运动，指针向左偏离0点的距离为s，则这段时间内导弹的加速度

(　)

　 A．方向向左，大小为ks/m

　 B．方向向右，大小为2ks/m

　 C．方向向左，大小为2ks/m

　 D．方向向右，大小为ks/m

9.如图所示，实线表示匀强电场的电场线.一个带电荷的粒子以某一速度射入匀强电场，只在电场力作用下，运动的轨迹如图中的虚线所示，a、b为轨迹上的两点，则可确定的是 　　 (　)

A.场强方向，电场力方向，a、b两点线速度的大小

B.电场力方向，a、b两点电势能的大小，a、b两点线速度的大小

C.场强方向，电势方向，a、b两点线速度的大小

D.无法确定

8、小球从空中自由下落，与水平地面相碰后弹到空中某一高度，其速度随时间变化的关系如图所示，取g=10m/s²则　　　　　　　　　　　　　　　　　　　　　　　　　　 (　)

A．小球下落的最大的速度为5m/s

B．小球第一次反弹初速度的大小为3m/s

C．小球能弹起的最大高度为0.45m

D．小球能弹起的最大高度为1.25m

7、2007年10月24日18时05分,我国在西昌卫星发射中心成功发射嫦娥一号卫星.设想嫦娥一号贴近月球表面做匀速圆周运动，测得其周期为T。卫星自动测得质量为m的仪器重力为P。已知引力常数为G，由以上数据可以求出的量有　　　　　 　　　　　　　　　(　　 )

A．月球的质量　　　　　　　　　 B．月球表面的重力加速度

C．月球的半径　　　　　　　　　 D．月球绕地球做匀速圆周运动的向心加速度

6、06天津卷在平坦的垒球运动场上，击球手挥动球棒将垒球水平击出，垒球飞行一段时间后落地。若不计空气阻力，则　　　　　　　　　　　 　　　　　　　　　　　　　　(　　 )

A．垒球落地时瞬间速度的大小仅由初速度决定

B．垒球落地时瞬时速度的方向仅由击球点离地面的高度决定

C．垒球在空中运动的水平位移仅由初速度决定

D．垒球在空中运动的时间仅由击球点离地面的高度决定

5．汽车在一条平直公路上行驶，其加速度方向与速度一致。现有加速度减小时的四种说法：(1)汽车的速度也减小；(2)汽车的速度仍在增大；(3)当加速度减小到零时，汽车静止；(4)当加速度减小到零时，汽车的速度达到最大。其中正确的是　　　　　 　(　)

A (2)(4)　　　　 B(1)(3)　　　 C (1)(4)　　　　 D (2)(3)

4．如图所示，一物块位于粗糙水平桌面上，用一大小为F ．方向如图所示的力去推它，使它以

加速度a右运动。若保持力的方向不变而增大力的大小，则 　　　　　　　　　　(　 　)

A、a不变　　　　

B、a变大

C、a变小　 　　　　

D、因为物块的质量未知，故不能确定a变化的趋势
