4．右图中实线是一簇未标明方向的由点电荷产生的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，a，b是轨迹上的两点。若带电粒子在运动中只受电场力作用，根据此图可作正确判断的是　　　　　　　　　 (　　 )

　　　 A．带电粒子所带电荷的符号；

　　　 B．带电粒子在a，b两点的受力方向；

　　　 C．带电粒子在a，b两点的速度何处较大；

　　　 D．带电粒子在a，b两点的电势能何处较大。

3．电动机的线圈电阻阻值为R，电动机正常工作时，两端的电压为U，通过的电流为I，工作时间为t，下列说法正确的是 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．电动机消耗的电能为UIt　　　　　　　　　　 B．电动机消耗的电能为I²Rt

　　　 C．电动机线圈生产的热量为I²Rt　　　　　　 D．电动机线圈产生的热量为U²t/R

2．将液体分子看做是球体，且分子间的距离可忽略不计，则已知 某种液体的摩尔质量，该液体的密度以及阿伏加德罗常数N­_A，可得该液体分子的半径为　　　 (　　 )

　　　 A．　　　　　 B．　　　　　　 C．　　　　　 D．

1．下列关于热现象的说法，正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．知道某物质摩尔质量和阿伏伽德罗常数，一定可求其分子质量；

　　　 B．外界对物体做功，物体的内能一定增加；

　　　 C．满足能量守恒定律的宏观过程不一事实上能自发地进行；

　　　 D．任何条件下，热量都不会由低温物体传递到高温物体

24．(14分)有些航空母舰上装有帮助飞机起飞的弹射系统，一已知某型号的战斗机在跑道上加速时可能产生的最大加速度为5.0m/s²，当飞机的速度达到50rn/s时才能离开航空母舰起飞．设航空母舰处于静止状态．问：

(1)若要求该飞机滑行160m后起飞，弹射系统必须使飞机具有多大的初速度?

(2)若某舰上不装弹射系统，要求该种飞机仍能此舰上正常起飞，问该舰身长至少应为多长?

(3)若航空母舰上不装弹射系统，设航空母舰甲板长为L=160m，为使飞机仍能从此舰上正常起飞，这时可以先让航空母舰沿飞机起飞方向以某一速度匀速航行，则这个速度至少为多少?　

23．(14分)如图所示，空间存在着一个范围足够大的竖直向下的匀强磁场区域，磁场的磁感强度大小为B=0.6T．边长为L=0.5m的正方形金属框abcd(以下简称方框)被固定在光滑的绝缘水平面上，其外侧套着一个质量为m=0.4kg、与方框边长相同的U型金属框架MNPQ(以下简称U型框)，U型框与方框之间接触良好且无摩擦．NP、bc、ad三边的电阻均为r=0.2Ω，其余部分电阻不计．U型框从图示位置开始以初速度v₀=1.2m/s向右以a=-1.5m/s²作匀变速运动．问：　 　．

(1)开始时流过U型框的电流大小和方向如何?

(2)开始时方框上ad边的热功率多大?　

(3)当U型框NP边与方框bc边间的距离为0.29m时作用在U型框上的外力大小和方向如何?

22．(12分)甲、乙两质点同时开始在彼此平行且靠近的两水平轨道上同向运动，甲在前，乙在后，相距s，甲初速度为零，加速度为a，做匀加速直线运动；乙以速度v₀做匀速运动，关于两质点在相遇前的运动．

某同学作如下分析：　　

设两质点相遇前，它们之间的距离△s，则△s=，当时，两质点间距离△s有最小值，也就是两质点速度相等时，两质点之间距离最近．　

你觉得地的分析是否正确？如果认为是正确的，请求出它们的最小距离；如果认为是不正确的，请说明理由并作出正确分析．

21．(10分)匀强电场中的A、B、C三点构成一边长为a的等边三角形，如图所示，场强方向平行于纸面．具有初速度的电子在电场力作用下从B到A动能减少E₀，质子在电场力作用下从C到A动能增加E₀，求匀强电场的场强．(重力不计)

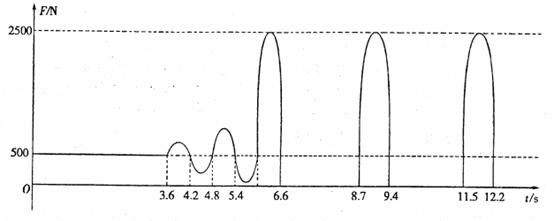

20．(10分)一位蹦床运动员仅在竖直方向上运动，弹簧床对运动员的弹力F的大小随时间t的变化规律通过传感器用计算机绘制出来，如图所示．重力加速度g取10m/s²，试结合图象，求运动员在运动过程中的最大加速度．

19．(8分)如图所示为检测某传感器的电路图．传感器上标有“3V、0.9 W”的字样(传感器可看做一个定值电阻)，滑动变阻器R₀上标有“10Ω、1A”的宇样，电流表的量程为0.6A，电压表的量程为3V．

(1)根据传感器上的标注，计算该传感器的电阻和额定电流．

(2)若电路各元件均完好，检测时，为了确保电路各部分的安全，在a、b之间所加的电源电压最大值是多少？

(3)根据技术资料可知，如果传感器的电阻变化超过1Ω，则该传感器就失去了作用．实际检测时，将一个电压恒定的电源加在图中a、b之间(该电源电压小于上述所求电压的最大值)，闭合开关S，通过调节R₀，来改变电路中的电流和R₀两端的电压．检测记录如下：

若不计检测电路对传感器电阻的影响，通过计算分析，你认为这个传感器是否仍可使用？此时a、b间所加的电压是多少？
