4．在新世纪来临之际,我国天文工作者通过计算确定了我国新世纪第一道曙光的到达地-浙江温岭的石塘镇(天文上规定:太阳发出的光线与地球相切于A点的时刻,就是A点的日出时刻,如图所示,)但由于地球大气层的存在,光线会发生折射,因此,地球上真实看到的日出的时刻与天文上规定的日出时刻有所不同.已知地球平均半径为6371km,日地距离约为1.5×108km,假设A点为石塘镇,地球大气层厚度约为20km,若认为大气层是均匀的,且折射率为1.00028,则由于大气层的存在,石塘镇看到的真实日出的时刻比天文上规定的第一道曙光要(　　 )到达

A.提前5s　　　　　 B.提前50s　　　　　　 C.推迟5s　　　　　 D.推迟50s

3．照明电路中，为了安全，一般在电能表后面电路上安接一漏电保护器，如图所示，当漏电保护器的ef两端未接有电压时，脱扣开头K能始终保持接通，当ef两端有一电压时，脱扣开关K立即断开，下列说法错误的是(　 )

　A．站在地面上的人触及b线时(单线接触电)，脱扣开关会自动断开，即有触电保护作用

　B．当用户家的电流超过一定值时，脱扣开关会自动断开，即有过流保护作用

　C．当相线和零线间电压太高时，脱扣开关会自动断开，即有过压保护作用

　D．当站在绝缘物上的带电工作的人两手分别触到b线和d线时(双线触电)脱扣开关会自动断开，即有触电保护作用

2．把一个曲率半径很大的凸透镜的弯曲表面压在另一个玻璃平面上，让单色光从上方射入如图，这时可以看到亮暗相间的同心圆，这个同心圆叫做牛顿环，如图。则(　　 )

A．牛顿环是由透镜的上、下表面的反射光发生干涉而形成的

B．牛顿环是由透镜下表面的反射光和平面玻璃上表面的反射光发生干涉而形成的

C．透镜表面弯曲越厉害，牛顿环的直径就越大

D．透镜表面弯曲越厉害，牛顿环的直径就越小。

1．科学家们使两个带正电的重离子被加速后沿同一条直线相向运动而发生猛烈碰撞，试图所示,用此模拟宇宙大爆炸的情境.为了使碰撞前的动能尽可能多地转化为内能，关键是设法使　 这两个重离子在碰撞前的瞬间具有( )

　　 A．相同的速率　 B．相同的质量

　　 C．相同的动能　 D．相同大小的动量

19．(16分)平行的两个金属板M、N相距d，两板上有两个正对的小孔A和B，A、B连线与板面垂直，在两个金属板上加有如图所示的交流电压u，交流电的周期为T，在t=0时，N板的电势比M板高u₀，一个带正电的微粒质量为m，带电量为q，经电压为u (u<u₀)的电场加速后，从A孔垂直于M板射入两板间。

　 　　　 (1)对于加速电压u，存在着一个u_c，当u>u_c时，带电微粒能够沿一个方向运动，一直到从B孔射出，求u_c的大小？

　　　 (2)加速电压u多大时？带电微粒不会从B孔射出？

18．(16分)如图所示，M、N为两块带等量导种电荷的平行金属板，S₁、S₂为板上正对的小孔，N板右侧有两个宽度均为d的匀强磁场区域，磁感应强度大小均为B，方向分别垂直于纸面向外和向里，磁场区域右侧有一个荧光屏，取屏上与S₁、S₂共线的O点为原点，向上为正方向建立x轴.M板左侧电子抢发射出的热电子经小孔S₁进入两板间，电子的质量为m，电荷量为e，初速度可以忽略。

(1)当两板间电势差为U₀时，求从小孔S₂射出的电子的速度v₀。

(2)求两金属板间电势差U在什么范围内，电子不能穿过磁场区域而打到荧光屏上 。

(3)若电子能够穿过磁场区域而打到荧光屏上，试在答题卡的图上定性地画出电子运动的轨迹。

(4)求电子打到荧光屏上的位置坐标x和金属板间电势差U的函数关系。

17．(15分)如图11-19所示，abcd是一个正方形的盒子，在cd边的中点有一小孔e，盒子中存在着沿ad方向的匀强电场，场强大小为E，一粒子源不断地从a处的小孔沿ab方向向盒内发射相同的带电粒子，粒子的初速度为v₀，经电场作用后恰好从e处的小孔射出，现撤去电场，在盒子中加一方向垂直于纸面的匀强磁场，磁感应强度大小为B(图中未画出)，粒子仍恰好从e孔射出(带电粒子的重力和粒子之间的相互作用力均可忽略不计)，

图11-19

(1)所加的磁场的方向如何?

(2)电场强度E与磁感应强度B的比值为多大?

16．(15分)如图11-39所示，足够长的绝缘斜面与水平面间的夹角为a (sina ＝0.6)，放在水平方向的匀强电场和匀强磁场中，电场强度E＝50V／m，方

向水平向左，磁场方向垂直于纸面向外．一个带电量、质量m＝0.40kg的光滑小球，以初速从斜面底端A冲上斜面，经过3s离开斜面，求磁场的磁感应强度．(取)

14．(14分)如图所示，一质量为m，电量为+q的带电小球以V₀的初速度射入水平方向的匀强电场中，小球恰能在电场中作直线运动，若电场的场强大小不变，方向改为相反，同时加一垂直纸面向外的匀强磁场，小球仍以原来的初速度重新射入，发现小球恰好又能做直线运动。求：电场强度E及磁感应强度B的大小？

15．(14分)如图所示，x轴上方为一垂直于平面xoy的匀强磁场，磁感应强度为B，x轴下方为一平行于x轴、大小一定，方向周期性变化的电场，在坐标(R，R)和x轴下方的某处(电场中的某一位置)各有一质量为m，带电量为q的点电荷P、Q，现使P在匀强磁场中开始作半径为R的匀速圆周运动，同时释放Q，要使两电荷总是以同样的速度同时通过y轴，求x轴下方电场的场强大小及方向变化的周期。

12．(10分)回旋加速器是用来加速一群带电粒子使它获得很大动能的仪器，其核心部分是两个D形金属扁盒，两盒分别和一高频交流电源两极相接，以便在盒间的窄缝中形成一匀强电场，高频交流电源的周期与带电粒子在D形盒中的运动周期相同，使粒子每穿过窄缝都得到加速(尽管粒子的速率和半径一次比一次增大，运动周期却始终不变)，两盒放在匀强磁场中，磁场方向垂直于盒底面，磁场的磁感应强度为B，离子源置于D形盒的中心附近，若离子源射出粒子的电量为q，质量为m，最大回转半径为R，其运动轨道如图所示，则：

(1)两盒所加交流电的频率为__________.

(2)粒子离开回旋加速器时的动能为_________.

(3)设两D形盒间电场的电势差为U，盒间窄缝的距离为d，其电

场均匀，粒子在电场中加速所用的时间为_____，粒子在整个回旋加速

器中加速所用的时间为__________.

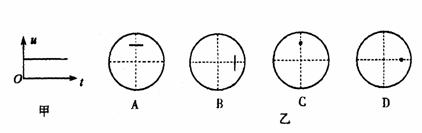

　 13．(5分)若在示波器的“Y输入”和“地”之间加上如图甲所示的电压，而扫描范围旋钮置于“外x”档，则此时屏上应出现的情形是下图乙中的(　 )
