5、如图所示，AOC是光滑的直角金属导轨，AO沿竖直方向，OC沿水平方向，ab是一根金属直棒，如图立在导轨上，它从静止开始在重力作用下运动，运动过程中b端始终在OC上，a端始终在AO上，直到ab完全落在OC上。整个装置放在一匀强磁场中，磁场方向垂直纸面向里，则ab棒在运动过程中( )

(A)感应电流方向始终是b→a

(B)感应电流方向先是b→a ，后变为a→b

(C)受磁场力方向与ab垂直，如图中箭头所示方向

(D)受磁场力方向与ab垂直，开始如图中箭头所示方向，后来变为与箭头所示方向相反

4、如图所示电路中，L是自感系数足够大的线圈，它的电阻可忽略不计，D₁和D₂是两个完全相同的小灯泡。将电键K闭合，待灯泡亮度稳定后，再将电键K断开，则下列说法中正确的是( )

(A)K闭合瞬间，两灯同时亮，以后D₁熄灭，D₂变亮

(B)K闭合瞬间，D₁先亮，D₂后亮，最后两灯亮度一样

(C)K断开时，两灯都亮一下再慢慢熄灭

(D)K断开时，D₂立即熄灭，D₁亮一下再慢慢熄灭

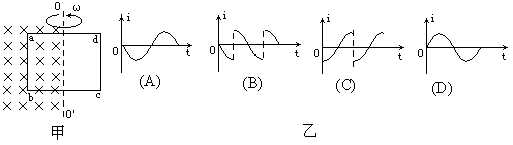

3、如图(甲)所示，单匝矩形线圈的一半放在具有理想边界的匀强磁场中，线圈轴线OO¹与磁场边界重合。线圈按图示方向匀速转动。若从图示位置开始计时，并规定电流方向沿a→b→c→d→a为正方向，则线圈内感应电流随时间变化的图像是下图(乙)中的哪一个？( )

2、如图所示的电路中，A₁和A₂是完全相同的灯泡，线圈L的电阻可以忽略，下列说法中正确的是( )

(A)合上开关K接通电路时，A₂始终比A₁亮

(B)合上开关K接通电路时，A₂先亮，A₁后亮，最后一样亮

(C)断开开关K切断电路时，A₂先熄灭，A₁过一会儿才熄灭

(D)断开开关K切断电路时，A₁和A₂都要过一会儿才熄灭

1、如图所示，在两根平行长直导线M、N中，通入同方向同大小的电流，导线框abcd和两导线在同一平面内，线框沿着与两导线垂直的方向，自右向左在两导线间匀速移动，在移动过程中，线框中感应电流的方向为( )

(A)沿abcda不变 (B)沿adcba不变

(C)由abcda变成adcba (D)由adcba变成abcda

4.如图13所示，一半径为r的圆形导线框内有一匀强磁场，磁场方向垂直于导线框所在平面，导线框的左端通过导线接一对水平放置的平行金属板，两板间的距离为d,板长为l. t=0 时，磁场的磁感应强度B从B₀开始均匀增大，同时，在板2的左端且非常靠近板2的位置有一质量为m、带电量为 –q 的液滴以初速度υ₀水平向右射入两板间，该液滴可视为质点。

(1)要使该液滴能从两板间射出，磁感应强度随时间的变化率K应满足什么条件？

(2)要使该液滴能从两板间右端的中点射出，磁感应强度B与时间t应满足什么关系？

3.如图3所示，两根足够长的固定平行金属光滑导轨位于同一水平面，导轨上横放着两根相同的导体棒ab、cd与导轨构成矩形回路.导体棒的两端连接着处于压缩状态的两根轻质弹簧，两棒的中间用细线绑住，它们的电阻均为R，回路上其余部分的电阻不计.在导轨平面内两导轨间有一竖直向下的匀强磁场.开始时，导体棒处于静止状态.剪断细线后，导体棒在运动过程中

A.回路中有感应电动势

B.两根导体棒所受安培力的方向相同

C.两根导体棒和弹簧构成的系统动量守恒、机械能守恒

D.两根导体棒和弹簧构成的系统动量守恒、机械能不守恒

答案：1、BC 2、BC 3、AD

2.如图所示，有两根和水平方向成角的光滑平行的金属轨道，上端接有可变电阻R，下端足够长，空间有垂直于轨道平面的匀强磁场，磁感强度为B.一根质量为m的金属杆从轨道上由静止滑下.经过足够长的时间后，金属杆的速度会趋近于一个最大速度v_m,则(　)

A.如果B增大，v_m将变大

B.如果变大，v_m将变大

C.如果R变大，v_m将变大

D.如果m变小，v_m将变大

1.如图所示，平行金属导轨与水平面成θ角，导轨与固定电阻R₁和R₂相连，匀强磁场垂直穿过导轨平面．有一导体棒ab，质量为m，导体棒的电阻与固定电阻R₁和R₂的阻值均相等，与导轨之间的动摩擦因数为μ，导体棒ab沿导轨向上滑动，当上滑的速度为V时，受到安培力的大小为F．此时

(A)电阻R₁消耗的热功率为Fv/3．

(B)电阻 R₀消耗的热功率为 Fv/6．

(C)整个装置因摩擦而消耗的热功率为μmgvcosθ．

(D)整个装置消耗的机械功率为(F+μmgcosθ)v.

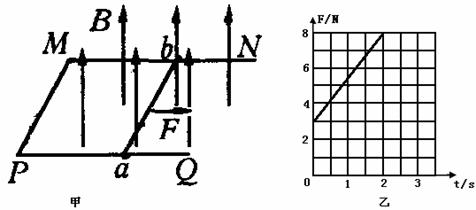

7.(19分)如图(甲)所示，一个足够长的“U”形金属导轨NMPQ固定在水平面内，MN、PQ两导轨间宽L=0.50米，一根质量为m=0.50kg的均匀金属导体棒ab静止在导轨上且接触良好，abMP恰好围成一个正方形。该轨道平面处在磁感应强度大小可以调节的竖直向上的匀强磁场中。ab棒的电阻为R=0.10Ω，其它各部分电阻均不计。开始时，磁感应强度B₀=0.50特。

(1)若保持磁感应强度B₀的大小不变，从t=0时刻开始，给ab棒施加一个水平向右的拉力，使它做匀加速直线运动，此拉力F的大小随时间t的变化关系如图(乙)所示。

求①匀加速运动的加速度及ab棒与导轨间的滑动摩擦力。

②如果已知拉力在前2秒作功29焦，求这2秒内通过ab杆电流的有效值。

(2)若从t=0开始，调动磁感应强度的大小，使其以的变化率均匀增加，求经过多长时间ab棒开始滑动？此过程中通过ab棒的电量是多少？
