12、请画出，(1)电子以不同的速率沿x轴正方向从坐标原点出发，垂直进入磁场的轨迹图；(2)电子以大小相等的速率沿不同的方向从坐标原点垂直进入磁场的轨迹图。(至少各画出三条轨迹)。

11、一带电微粒，质量为m，带电量大小为 q，以垂直于磁场的速度v₀ 射入磁感应强度为B的匀强磁场，求此后运动半径、周期，不计重力。

10、图中表示一个带电粒子在磁场中某时刻的运动情况，请说明该粒子的偏转方向，(填向上偏、向下偏、向左偏、向右偏、或不偏转)

9．一矩形线圈中通有电流，放在匀强磁场中，当线圈平面与磁场方向垂直时

　　 A．线圈所受磁力距为零

　　 B．线圈所受磁力距最大

　　 C．线圈的各边一定不受磁场力

　　 D．线圈各边所受的磁场力一定在线圈平面内并指向线圈外面

8、通电矩形导线框abcd与无限长通电直导线在同一平面内，电流方向为abcda，ab边与导线平行。叙述正确的是(　　 )

A．线框有两条边所受的安培力方向相同

B．线框有两条边所受的安培力大小相同

C．线框所受安培力的合力朝左

D．cd所受安培力对ab边的力矩不为零

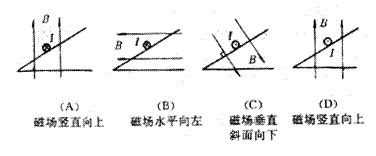

7、导线ab水平地放置在倾斜、互相平行的不光滑导轨上处于静止状态。将整个装置在ab通以电流I放入匀强磁场区域时，ab仍处于静止状态。图中分别表示磁场的可能方向与电流的可能方向，则哪几个图中导线与导轨之间的静摩擦力可能等于零？

6、如图所示，用两根细线吊着一根质量为m、长为l的金属直导线。在导线中通有电流强度为I的电流。若在导线周围加一竖直向上的匀强磁场B后导线将向______偏转，(填纸内、纸外)，若平衡后，悬线与竖直方向的夹角为______。

5．有两个半径相同的圆环互相垂直地放置，圆心重合，且两环绝缘。在两环中通以相同的电流，每个环在圆心处产生的磁感应强度为B，这时圆心处总的磁感应强度的大小为________。

4、如图，在小磁针上方有一根直通线。当通以从左向右的电流时，小磁针的N极将向　　　　　 转动，S极将向　　　　　 转动。(填纸面内、纸面外)(不考虑地磁场)

3、把一小段通电直导线放入磁场中，(　　 )

A．若导线受到的安培力为零，说明它所在处磁感应强度为零

B．若通电直导线垂直放入磁场中，导线受到的安培力最大

C．若电流方向与磁场方向不垂直时，安培力也一定既垂直于导线，又垂直于磁场

D．根据B=F/IL可知，磁感应强度B与安培力F成正比，与电流强度导线长度L的乘积(IL)成反比。
