20、在如图所示的电路中，圈①、②、③处可以接小灯、电流表或电压表(均为理想电表)三种元器件，电源电动势E、内阻r均保持不变，定值电阻R₁:R₂:R₃:R₄＝4:3:2:1，小灯电阻R_L＝R₁，R₁＞r，电路中有电流通过，下列说法中正确的是　 (　　 [x20]　)

A. 要使路端电压最大，则应该①接小灯，②接电压表，③接电流表

　　 B. 要使电源输出功率最大，则应该①接电流表，②接小灯，③接电压表

C. 要使电源总功率最大，则应该①接电流表，②接电压表，③接小灯

D. 要使闭合电路中电源效率最高，则应该①接小灯，②接电流表，③接电压表

第Ⅱ卷(共94分)

试题详情

19、一物体在外力的作用下从静止开始做直线运动，合外力的方向不变，大小随时间的变化如图所示。设该物体在t₀和2t₀时刻相对于出发点的位移分别为x₁和x₂，速度分别为v₁和v₂；合外力在0-t₀和t₀-2t₀时间内做的功分别为W₁和W₂，在t₀和2t₀时刻的功率分别为P₁和P₂，则(　　 [x19]　)

A.　 x₁:x₂＝1:5，v₁:v₂＝1:3 　　　B.　 x₁:x₂＝1:4，v₁:v₂＝1:2

C.　 W₁:W₂＝1:10，P₁:P₂＝1:4 　　D.　 W₁:W₂＝1:8，P₁:P₂＝1:6

试题详情

18、假设太阳和地球的密度不变，它们的直径和它们之间距离都缩小到原来的一半，地球绕太阳公转近似为匀速圆周运动，则下列物理量变化正确的是(　　 [x18]　)

A．地球的向心力变为缩小前的一半

B．地球的向心力变为缩小前的

C．地球绕太阳公转周期与缩小前的相同

D．地球绕太阳公转周期变为缩小前的一半

试题详情

17、如图，实线表示一匀强电场的电场线，一个带正电荷的粒子射入该电场，虚线是它的运动轨迹，a、b是轨迹上的两点，不计重力，则(　　 [x17]　)

A．场强方向向左

B．粒子一定是从a点运动到b点

C．a点电势比b点电势高

D．粒子在a点的电势能大于在b点的电势能

试题详情

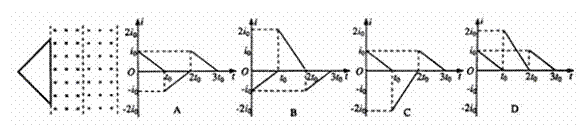

16、如图所示，两匀强磁场分别分布在宽度均为a的相邻区域内，它们的磁感应强度大小相等，方向相反(左边磁场方向垂直纸面向内)。现有一直角边边长为a的等腰直角三角形导线框，从图示位置以水平向右的恒定速度穿越该场区，若以线框中逆时针方向为电流正方向，则下列图线中能正确描述该过程内线框中感应电流i与时间t的关系的是(　　 [x16]　)

试题详情

15、根据里克特在1953年提出的公式计算，每一级地震释放的能量E₂与次一级地震能量E₁的关系为lg(E₂/E₁)＝1.5，其中1.0级地震释放能量为2.0´10⁶J。广岛原子弹爆炸的能量约相等于13000吨的TNT烈性炸药，即大概为5.5´10¹³J。2011年3月11日特大地震并发海啸袭击了日本关东地区，震级高达里氏9.0级，那么此次大地震的能量大约相当于多少颗广岛原子弹爆炸释放的能量[z15]　(　　 )

A．11490颗　　　　　 B．18590颗　　　　　

C．21560颗　　　　　 D．36360颗　　

试题详情

13、如图，在水平匀强电场中，一根轻质绝缘杆两端分别固定着带有等量异种电荷的小球，当杆处于与电力线成60°角位置时，带电小球受到的电场力对杆的中点O的力矩为M。若让轻杆绕中点O由平行位置转至60°角位置，带电小球克服电场力做的功为[x13]　(　　 )

　 A．M　　　　　B．M
