12．(7分)橡皮筋也像弹簧一样，在弹性限度内，伸长量x与弹力F成正比，即F＝kx，k的值与橡皮筋未受到拉力时的长度L、横截面积S有关，理论与实践都表明k＝Y ，其中Y是一个由材料决定的常数，材料力学中称之为杨氏模量．

(1)在国际单位制中，杨氏模量Y的单位应该是　　　　　　　　　　　　　　 (　)

A．N　　　 　B．m　　　　　　　 C．N/m　　　　　 　D．Pa

　(2)有一段横截面是圆形的橡皮筋，应用如图(a)所示的实验装置可以测量出它的杨氏模量Y的值．首先利用测量工具a测得橡皮筋的长度L＝20.00 cm，利用测量工具b测得橡皮筋未受到拉力时的直径D＝4.000mm，那么测量工具a应该是____________，测量工具b应该是_______．

(3)用如图(a)所示的装置就可以测量出这种橡皮筋的Y值，下表为橡皮筋受到的拉力F与伸长量x的实验记录，请在(b)中作出F-x图象.

高&考%资(源#网

(4)由以上实验可求出该橡皮筋的Y值为　　　　　　 (保留一个有效数字).

11.(5分)一个有一定厚度的圆盘，可以绕通过其中心并垂直于盘面的水平轴转动，将圆盘加速转动时，角速度的增加量Δω与对应时间Δt的比值定义为角加速度β(即β=Δω/Δt)。我们用电磁打点计时器，米尺，纸带，复写纸片来完成下述实验：

①如图甲所示，将打点计时器固定在桌面上，使纸带的一端穿过打点计时器的限位孔，然后固定在圆盘的侧面，当圆盘转动时，纸带可以卷在圆盘侧面上。

②接通电源，打点计时器开始打点，启动控制装置使圆盘匀加速转动。

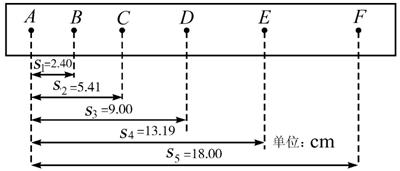

③经过一段时间，停止转动和打点，取下纸带，进行测量。(打点计时器所接交流电的频率为50 Hz,A、B、C、D…为计数点，相邻两计数点间有四个点未画出,计算时不考虑纸带卷在圆盘侧面时引起圆盘半径的变化)

　　　　　 甲　　　　　　　　　　　　　　　　　　　 乙

　　　　　　　　　　　　 丙

(1)如图乙所示，圆盘的半径r为___________cm。

(2)由图丙可知，打下计数点D时，纸带运动的速度大小为__________m/s，此时圆盘转动的角速度为__________rad/s。

(3)纸带运动的加速度大小为　　　　　 m/s²，圆盘转动的角加速度大小为

　　　　 rad/s².[(2)、(3)两问中的结果均保留两位有效数字]

10.如图所示，在光滑水平面上放着紧靠在一起的A、B两物体，B的质量是A的2倍，B受到向右的恒力F_B=2N，A受到的水平力F_A=(9-2t)N(t的单位是s).从t=0开始计时，则

　A.A物体在3 s末时刻的加速度是初始时刻的倍

B.t>4 s 后，B物体做匀加速直线运动

C.t=4.5 s时，A物体的速度为零

D.t>4.5 s后，A与B的加速度方向相反

河南省信阳高级中学2011届高三第一次大考

物理

第II卷(非选择题，共60分)

9.完全相同的直角三角形滑块A、B，按如图所示叠放，设A、B接触的斜面光滑，A与桌面间的动摩擦因数为μ，现在B上作用一水平推力F，恰好使A、B一起在桌面上匀速运动，且A、B保持相对静止，则动摩擦因数μ跟斜面倾角θ的关系为(　　 )

　A. μ=tanθ　　

B. μ=tanθ　　

C. μ=2tanθ　　　

D. μ与θ无关

8.如图所示，质量不等的两个物体A、B，在水平拉力F的作用下，沿光滑水平面一起向右运动，滑轮及细绳质量不计.则下列说法中正确的是(　　 )

　A.物体B所受的摩擦力方向一定向左

B.物体B所受的摩擦力方向可能向左

C.物体B所受的摩擦力一定随水平力F的增大而增大

D.只要水平力F足够大，物体A、B间一定会打滑

7. A、B、C三个相同的圆柱体，如右图所示，放在水平面上，它们均处于静止状态，则：(　　 )

　A.A、B、C所受的合力一定相等

B.如果圆柱体光滑，它们则不可能平衡

C.B、C所受合外力大于A所受的合外力

D.B、C对A的作用力的合力一定竖直方向向上

6. 小明想推动家里的衣橱，但使出了吃奶的力气也推不动，他便想了个妙招，如图所示，用A、B两块木板，搭成一个底角较小的人字形架，然后往中央一站，衣橱居然被推动了！下列说法中正确的是(　　 )　

A．这是不可能的，因为小明根本没有用力去推衣橱

B．这是不可能的，因为无论如何小明的力气也没那么大

C．这有可能，A板对衣橱的推力有可能大于小明的重力

D．这有可能，A板对衣橱的推力不可能大于小明的重力

5.AB是一条平直公路上的两块路牌，一辆汽车由右向左经过B路牌时，一只小鸟恰自A路牌向B飞去，小鸟飞到汽车正上方立即折返，以原速率飞回A，过一段时间后，汽车也行驶到A。它们的位置与时间的关系如图所示，图中 t₂=2t₁，由图可知( 　　)

A．小鸟的速率是汽车的两倍

B．相遇时小鸟与汽车位移的大小之比是3：1

C．小鸟飞行的总路程是汽车的3倍

D．小鸟和汽车在0-t₂时间内位移相等

4.如图所示，甲、乙两物体分别从A、C两地由静止出发做加速运动，B为AC中点，两物体在AB段的加速度大小均为a₁，在BC段的加速度大小均为a₂，且a₁<a₂，若甲由A到C所用时间为t_甲，乙由C到A所用时间为t_乙，则t_甲与t_乙的大小关系为(　　 )

　 A.t_甲=t_乙　　　　　　　

B.t_甲>t_乙

C.t_甲<t_乙　　　　　　　

D.无法确定

3.一列车队从同一地点先后开出n辆汽车在平直的公路上排成直线行驶，各车均由静止出发先做加速度为a的匀加速直线运动，达到同一速度v后改做匀速直线运动，欲使n辆车都匀速行驶时彼此距离均为s，则各辆车依次出发的时间间隔为(不计汽车的大小)(　 　)

　 A．　　　 　B．　　　 　C．　　　 　D．
