15．(14分)在如图所示的电路中，电源的电动势E=3.0V，内阻r=1.0Ω；电阻R₁=10Ω，R₂=10Ω，R₃=30Ω；R₄=35Ω；电容器的电容C=100μF，电容器原来不带电，求接通开关S后流过R₄的总电量。

14．(14分)在如图所示的电路中，所用电源电动势E=10V，内电阻r=1.0Ω，电阻R₁可调。现将R₁调到3.0Ω后固定。已知R₂=16Ω，R₃=Ω，求：

(1)开关S断开和接通时，通过R₁的电流分别为多大？

(2)为了使A、B之间电路的电功率在开关S接通时能达到最

大值，应将R₁的阻值调到多大？这时A、B间电路消耗的

电功率将是多少？

13．(7分)一热敏电阻阻值为温度变化的图象如图甲，请应用这一热敏电阻自行设计一控制电路，当温度高于某一值后红色指示灯亮，而温度低于这一值时绿色指示灯亮。

　　　 给你的器材有：如图乙所示的继电器一只(a、b为常闭触点，c、d为常开触点)、

　　　 热敏电阻一只、滑动变阻器一只、红绿指示灯各一个、两个独立的电池组、开关两

　　　 个、导线若干，将所用器材连入图乙的继电器中构成电路图并且说明滑动变阻器的作用。

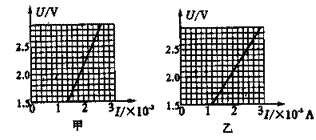

12．(6分)甲、乙两个同学使用完全相同的器材用伏安法测量同一未知电阻R_x的阻值，给定器材为：待测电阻R_x；电流表mA(量程5mA，内阻约为10Ω)；电压表V(量程3V，内阻约为3000Ω)；最大阻值为1700Ω的滑动变阻器；电源E(电动势约3V)；开关S、导线若干，甲、乙两个同学的测量数据处理结果分别如图甲、乙所示。

(1)由图甲得R_x=　　　　　 ；由图　

乙得R_x=　　　　 。

(2)在图丙、丁的线框中分别画出

甲、乙两位同学所用的测量电路，

结果较为准确。

11．(8分)随着居民生活水平的提高，纯净水已经进入千家万户。某市对市场上出售的纯净水质量进行了抽测，结果发现竞有九成样品的细菌超标或电导率不合格(电导率是电阻率的倒数，是检验纯净水是否合格的一项重要指标)。

⑴不合格的纯净水的电导率一定是偏_____(填大或小)。

⑵对纯净水样品进行检验所用的设备原理如图所示，将采集的水样装入绝缘性能良好的塑料圆柱形容器内，容器两端用金属圆片电极密封。请把检测电路连接好(要求测量尽可能准确，已知水的电导率远小于金属的电导率，所用滑动变阻器的阻值较小)。

10．一辆电瓶车，质量为500kg，由内阻不计的蓄电池组向直流电动机提供24V的电压，当电瓶车在水平地面上以0.8m/s的速度匀速行驶时，通过电动机的电流为5A，设车所受的阻力是车重的0.02倍(g=10m/s²)，则此电动机的内阻是　　 (　 )

　　　 A．4.8Ω　　 　　　　　 B．3.2Ω　　　 　　　 C．1.6Ω　　 　　　　 D．0.4Ω

第Ⅱ卷(非选择题 共110分)

9．如图所示电路中，当变阻器R₃的滑动头P向b端移动时，(　 )

　　　 A．电压表示数变大，电流表示数变小

　　　 B．电压表示数变小，电流表示数变大

C．电压表示数变大，电流表示数变大

　　　 D．电压表示数变小，电流表示数变小

8．图中电阻R₁、R₂、R₃的阻值相等，电池的内阻不计。开关

　　　 K接通后流过R₂的电流是K接通前的(　　 )

A．　　　　　　　　　　　 B．

　　　 C．　　　　　　　　　　　 D．

7．如图所示的电路中，C₂=2C₁，R₂=2R₁，下列说法正确的是(　　 )

　　　 A．开关处于断开状态，电容C₂的电量大于C₁的电量

　　　 B．开关处于断开状态，电容C₁的电量大于C₂的电量

　　　 C．开关处于接通状态，电容C₂的电量大于C₁的电量

　　　 D．开关处于接通状态，电容C₁的电量大于C₂的电量

6．在图中所示的电路中，A、B、C分别表示理想电流表或电压表，它们的示数以安或伏为单位，当电键S闭合后，A、B、C三块表的示数分别为1、2、3时，灯L₁、L₂恰好正常发光。已知灯L₁、L₂的额定功率之比为3∶1，则可判定(　 )

　　　 A．A、B、C均为电流表

　　　 B．A、B、C均为电压表

　　　 C．B为电流表，A、C为电压表

　　　 D．B为电压表，A、C为电流表
