18．小华发现教室里的一个开关可以同时控制两盏灯，请将图5连接成能够表示教室里电路实际情况的电路图。

17．在如图4所示的电路中，要使滑动变阻器的滑片向左移动时，灯光变暗，请你用笔画线代替导线把滑动变阻器连入电路。

16．物理学研究中常常用到“控制变量法”、“等效法”、“类比法”等科学方法。在下列研究实例中。运用了控制变量法的是

　 A．研究电流的形成原因时，将电流与水流相比较，从分析水流的形成来分析电流的形成

　 B．研究电流的大小时，根据电流产生的效应大小来判断电流的大小

　 C．研究多个电阻组成的电路时，求出电路的总电阻，用总电阻产生的效果来代替所有电阻产生的总效果

　 D．研究电流与电压的大小关系时，保持电阻大小不变，改变电阻两端的电压值，观察电流如何随电压变化而变化

15．关于电流表和电压表的使用，下列说法错误的是

　 A．使用前都应检查指针是否指零

　 B．若有两个量程，一般都先用大量程“试触”

　 C．两表都不能将两接线柱直接接到电源的两极上

　 D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出

14．下列各组物质中，通常情况下属于绝缘体的一组是

A．玻璃、橡胶、陶瓷　　 　　　　　　　　　 B．人体、盐水、橡胶

C．人体、大地、油　　 　　　　　　　 D．金属、大地、陶瓷

13．物理兴趣小组的同学独立组装成一盏台灯后，将其接入电路中。闭合开关时，发现台灯不亮，同时其他用电器也停止工作，经检查发现保险丝熔断。更换新的保险丝后，将台灯单独接入电路，又发现保险丝熔断，其原因可能是

A．台灯灯泡的两条接线相碰了　　 　　　　　　 B．灯泡的灯丝断了

C．室内电路中本来就存在短路现象　　 　　 D．台灯开关的两端短路

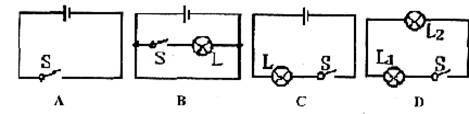

12．在下图的四个电路中，符合电路组成条件且连接正确的是

11．火热的盛夏，人站在水中时感觉凉爽，而当人赤脚走在沙土上时却感到烫脚，这主要是因为水和沙具有不同的

　 A．热量　　 　　　　　　 B．内能　　 　　　　 C．比热容　　 　　　　　　 D．密度

10．一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板，无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可。通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个　　　　　　　　　 ，观察小灯泡的　　　　　　　　　 可以粗略地知道风力的大小。

9．如图所示电路连接情况中：A属于　　　　 路，B属于　　　　 路，C属于　　　 路。
