5、当将滑动变阻器的滑片P向右移动时，下图2中的哪一种连接方法可使变阻器连入电路部分的电阻增大?

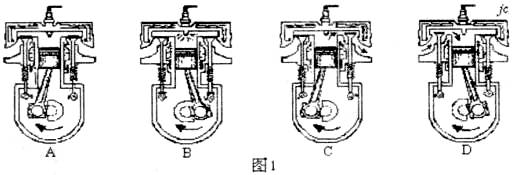

4、汽油机的一个工作循环是由四个冲程组成的，图1中表示做功冲程的是(　 )

3、沿海地区，昼夜温差较小，而内陆沙漠地区的昼夜温差较大，这主要是因为(　 )

　 A．海水的密度小，砂石的密度大　　 B．海水的比热大，砂石的比热小

　 C．海水的内能多，砂石的内能少　　 D．海水吸收的热量少，砂石吸收的热量多

2、关于物体的内能和温度，下列说法中正确的是(　　 )

　 A、如果体积变化不大，同一物体温度越高内能越大；

　 B、内能多的物体，其温度一定高：

　 C、0℃的物体不具有内能。

　 D、烧红了的铁钉的内能一定比一桶沸水的内能要大；

说明：每小题只有一个正确答案，请将正确答案的序号填在括号内。

1、冬天，在暖和的教室的玻璃窗上会“出汗”或结“冰花”。下列有关说法错误的是(　 )

　 A．玻璃窗上的“汗”是水蒸气液化生成的

　 B．玻璃窗上的“冰花”是水蒸气凝华生成的

　 C．“冰花”结在玻璃窗的内表面

　 D．“汗”出在玻璃窗的外表面

30．某品牌电热水壶的铭牌上标着如下表所示的数据，求：

　 (1)该电热水壶的电阻．

　 (2)假若电热水壶在额定电压下工作，放出的热量有90%的被水吸收，当电热水壶装满20℃的水后，烧开这壶水的时间是多少?[一标准大气压下，C_水=4.2×10³J/(kg·℃)]

　 (3)如果在用电高峰时间内用电热水壶烧水，电压只有200V左右，这时电热水壶发热时的功率大约是多少?

29．为了净化人们生存的环境，我市要求城区冬季供暖锅炉禁止用煤而改用天然气，现用热值为4.0×10⁷J/m³的天然气作燃料来烧水，将锅炉中20℃的水加热到90℃时共用了40m³的天然气。

求：(1)天然气完全燃烧，共放出多少热量?

　　 (2)若天然气完全燃烧放出热量的70%被水吸收，则锅炉中水的质量是多少kg?

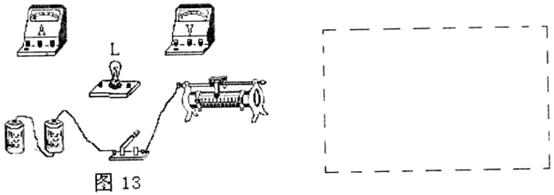

28．如图13所示是测定额定电压为2.5V小灯泡额定功率的实验器材：

(1)用笔画线代替导线在图13中完成实物电路的连接。

(2)请在方框内画出实验电路图。

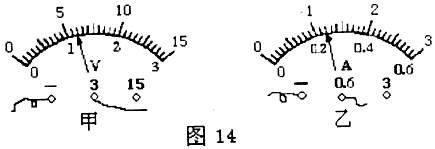

(3)在一次测量中电压表示数如图14甲所示，为了测得小灯泡的额定功率，此时应把图中的滑动变阻器滑片P向____________端移动(填左或右)，直至电压表的示数为2.5V为止，这时电流表的示数如图14乙所示，为____________A，小灯泡的额定功率是____________W。

27．小明在做“观察水的沸腾”实验中，装置如图12所示。

(1)小丽指出小明的实验中存在两处错误，分别是：

　 ①__________________________；　 ②__________________________

(2)小明在纠正错误后，从水温升高到90℃时，每隔1min记录一次水的温度，直到水沸腾经过了5min，得到的温度数据如下表表示：

　 由实验数据可知：水沸腾的温度是_____________，测得水的沸点不到100℃的原因可能是_______________________________________。

(3)小明观察到水沸腾后，如果停止加热，水就不再沸腾，这说明水沸腾时需要___________。

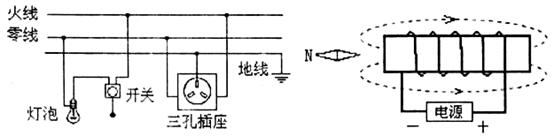

26．在图11中，标出电源的正、负极和磁感线的方向。
