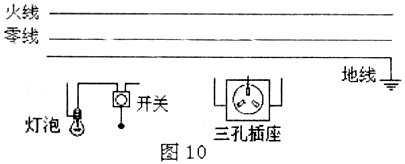

25．请用笔画线代替导线，将图10中连有开关的电灯和三孔插座接入家庭电路中。

24．国家为了解决“三农”问题，大规模进行了农村电网改造，这项改造的内容之一就是把原来输电线路中较细的电线换成较粗的电线，使得农民家中的灯泡变亮了，村里的电机正常工作了，农业生产力水平提高了。请你分析农民家中灯泡变亮的原因。

23．小明家用的电能表如图9所示，有一次家里只使用电饭锅做饭时，小明观察到电能表的表盘转动了120转，则做饭消耗的电能是_____________；1度电可供标有“PZ220-40”的电灯正常发光_____________小时。

22．指南针具有指示南北的性质，是因为它受到_____________的作用，指南针的S极指向地理的_____________极。

21．在科技创新实践活动中，李华需要一只150Ω的电阻，现他手边只有600Ω、200Ω、120Ω、80Ω、70Ω、30Ω的电阻各一只。那么他解决这一问题的两种方法是：

　 ①__________________________；　 ②__________________________

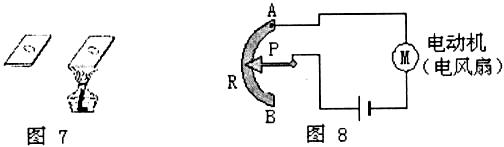

20．如图8所示是一个简易的风扇调速器电路图，R是圆形电阻片，P是滑片，请回答下列问题：

(1)说出此电路的工作原理：____________________________________________________

(2)为了保护电动机，开关S闭合前，R应旋至_____________端。

(3)电动机是把_____________能转化为_____________能的用电器。

19．小明在两块相同的玻璃片上分别滴一滴质量相同的水，如图7所示。观察图中情景可知，他主要研究蒸发快慢是否与___________有关，实验中用到了___________的物理研究方法．

18．一种叫“满天星”的节日彩灯，一组有100只小灯泡串联，将它们接在220V电压下，每只小灯泡两端的电压为_______V，如果每一只小灯泡的功率是0.5w，则通过每一只小灯泡的电流是_____________A。

17．电视机在工作时，从显象管尾部的热灯丝发射出来的电子，高速撞击在荧光屏上，使荧光屏发光。则在显象管内电流的方向是从___________到___________(填热灯丝或荧光屏)。

16．把烧红的铁棒放入冷水中，会听到“吱吱”的响声并且看到水面冒出“白气”。在此过程中，水先后发生的物态变化是_____________和_____________。
