2．玻璃鱼缸中盛有金鱼，用细棍轻轻敲击桌子时，金鱼立即受惊，其中传声迅速，使金鱼立即作出反应的传声途径是

A．桌子→空气→水→金鱼　　 　　　　　　　　　　　 B．细棍→空气→水→金鱼

C．桌子→鱼缸→水→金鱼　　 　　　　　　　　　　　 D．细棍→鱼缸→水→金鱼

1．遇到大风天气，路旁的树叶发出“沙沙”的声音，这种声音是由

A．空气振动产生并由空气传来的　　 　　　　　　 B．树叶振动产生并由空气传来的

C．树叶振动产生并由大地传来的　 　　　　　　　 D．空气振动产生并由固体传来的

26．小明家原来有个电磁炉，现在又使用上天然气了，小明想探究一下使用哪种能源更划算呢?小明开始实验并收集有关数据：

　　 (1)小明在水壶里装入5000cm³、20℃的水，记下当时气量表示数是134.731m³；随后点火并将火调到最大烧水，开始同步计时；当水烧至沸腾时，气量表的读数为134.871m³，需时24min．小明查到天然气热值是4.0×10⁷J／m³，单价2.2元／m³．烧开这壶水需要吸收多少热量?小明家天然气炉具的效率是多少?

　　 (2)小明又取相同的水在电磁炉上加热，使用功率为1000W档正常工作将水加热至沸腾，需时30min．电价为0.5元／度，使用电磁炉烧开这壶水，需消耗多少电能?花多少电费?

(3)你建议小明家使用哪种能源?请说明两种理由。

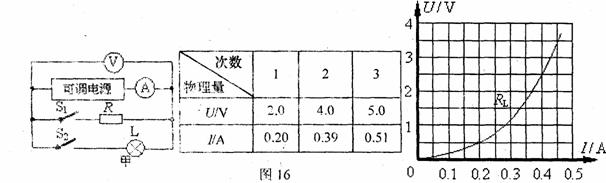

25．希望中学物理兴趣小组利用图16甲所示电路进行如下的研究．

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 乙

　　 (1)闭合S₁，断开S₂，调节电源电压，得到上表中三组数据,请根据表中的数据，计算电阻R的阻值。(计算结果保留1位小数)

　　 (2)断开S₁，闭合S₂，调节电源电压进行有关测量，根据记录灯泡的电压和电流的数据绘制成电压和电流的关系图像(如图l6乙)．根据图像，当电压表示数为2.5V时，5min时间内，灯泡消耗了多少电能?此时灯泡的功率是多少?

24．小明在进行“测量小灯泡的功率”的实验时，实验台上给他提供的器材有：6V蓄电池、电流表(0-0.6A、0-3A)、电压表(0-3V、0-15V)、滑动变阻器(50,1.5A)、额定电压为2.5V的小灯泡(正常发光时的电阻约为7)、开关各一个，导线若干。

　　 (1)小明在实验中电流表应该选择　　　　 的量程，电压表应该选择　　　　　　　 的量程．

　　 (2)他连接的实物电路如图l5所示，请你在虚线框内画出该电路图．

(3)闭合开关前应把滑动变阻器滑片的位置调到　　　　 (填写“C”或“D”)端．

(4)闭合开关后，小明发现灯泡不发光，电流表的示数为零，电压表的示数为6V，产生此故障的原因可能是下列情况中的　　　　 和　　　　 ．(填写序号)

　　 A．小灯泡短路　 　B．小灯泡的灯丝断了　 C．小灯泡的灯座接触不良

　　 D．电压表的正、负接线柱接反了　　 E．变阻器滑片放在了最小阻值处

(5)排除故障后，调节滑动变阻器测得如下表所示的三组数据，则小灯泡的额定功率为

　　　 W．

(6)小明发现，由表中数据计算可知：小灯泡亮度不同时灯丝的电阻不相等，你认为造成这种结果的原因是　　　　　　　　　　　　　　　　　　　 　　　　　　　　　。

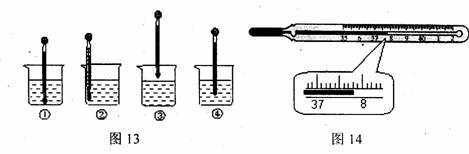

23．使用温度计时首先要观察它的　　　　 并看清分度值。某实验小组在练习使用温度计测量液体温度时，四位同学的做法分别如图13所示，其中正确的是　　　　 (填标号)；医生给小红测体温时，体温计的示数如图14所示，此时小红的体温是　　　　 ℃．

21．灯泡与电线串联在电路中时，都要发热，可实际上灯丝热得发光，可导线却不怎么热，这是为什么?

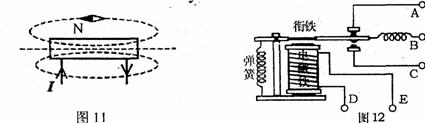

20．继电器是利用低电压、弱电流的通断来间接控制高电压、强电流电路的装置．请在图12所示电磁继电器示意图中接低压电源的位置画上电池符号。

19．如图11，为使螺线管上方的小磁针在图示位置处于静止，请根据所标电流的方向，画出螺线管的绕法，并在螺线管外部的磁感线上画箭头表示它的方向．
