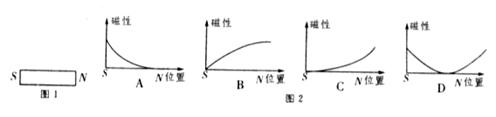

5．如图1所示，一根条形磁铁，左端为S极，右端为N极。图2中表示从S极到N极磁性强弱变化情况的图像中正确的是

4．已知某工厂车间有一台汽油机和一台柴油机，其中汽油机的效率是30%，而柴油机的效率是40%，如果它们的功率相同，则在相同时间内燃烧的汽油和柴油产生的内能之比为

A．3∶4　　　　　　　　　　　 B．4∶3　　 　　　　　　　　 C．25∶3　　 　　　　　　　 D．3∶25

3．四冲程内燃机的一个工作循环中，内能转化为机械能的是

A．吸气冲程　　 　　　　 B．压缩冲程　　 　　　　 C．做功冲程　　 　　　　 D．排气冲程

2．质量相等、初温相同的铜、铁、铝三个物块，放出相同的热量后，末温(已知)

A．铜块最低　　 　　　　 B．铁块最低　　 　　　　 C．铝块最低　　 　　　　 D．都相同

1．下列实例中，不能说明分子在不停地做无规则运动的是。

A．衣柜中的樟脑球，过一段时间体积变小

B．把盐放入汤锅中，汤味变咸了

C．一阵风吹过，漫天灰尘

D．路过花园，闻到花的香味

2．在图8所示的电路中，电阻R₁的阻值为10。闭合开关S，电流表A，的示数为0.3A，电流表A的示数为0.5A。求：

(1)通过电阻R₂的电流。

(2)电源电压。

(3)电阻R₂的阻值。

1．完全燃烧159热值是3．36X 10⁷J／kg的木柴，所产生的热量有30%被5kg的金属块吸收后，使它的温度升高了36℃，求这种金属的比热值。

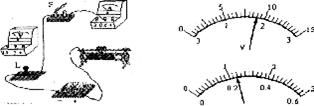

4．如图所示，小灯泡的额定电压为3.8V，电源电压不大于3V。

(1)为了做“用滑动变阻器改变电流”的实验，已将所用器材连成部分电路。若要求滑动变阻器的滑片P向右移动时，通过小灯泡中的电流变大，在原图中补画一根导线，组成符合要求的电路；

(2)为了做“测定小灯泡电阻”的实验，请你再将电压表接在小灯泡两端。在连成正确电路后闭合开关S，两电表的指针位置如图所示，则小灯泡两端的电压为　　 V，小灯泡中的电流为　　 　A，灯泡的电阻为　　 。

四：计算题(1题8分，2题6分)

3．两盏完全相同的灯接在电压为6V的电源上都能发光，现要判断两灯的连接方式：

(1)如果没有任何仪器，你判断的方法是：　　　　　　　　 ；

　　　 (2)如果给你一只电压表及若干导线，你判断的方法是： 　　　　　　　　。

2．在如下图电路中的空缺处分别填入一个电池、两只小灯泡和一个开关的电路符号，使开关能同时正常控制这两个灯泡。
