17．如图所示，重100 N的均匀木棒AB在细绳拉力作用下保持静止。请你画出木棒所受拉力的力臂及所受重力的示意图。

16．飞机的机翼做成图(乙)的形状，是利用在气体中流速越大的位置压强越　　　　 (选填“大”或“小”)的原理，使机翼上下表面产生压强差，从而产生升力。

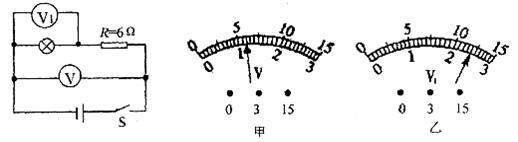

15．在下图所示的电路中，开关S闭合时，电压表V和V₁的示数如下图甲、乙所示，则该电路中的电流为　　　 　　　

14．某同学家的电能表本月末抄表时的示数如图所示，若本月应交电费45元，且电价为0．5元／度，则上次抄表时的示数应为　　　　　 kWh。

13．如下图所示是一种环保型手电筒，这种手电筒不用化学电池作为电源。使用时只要将它来回摇晃，就能发光，并且来回摇晃得越快，手电筒发光越强。这种手电筒所产生的电能是根据　　　　 现象获得的，这个现象是英国物理学家　　　　 发现的。

12．“墙角数枝梅，凌寒独自开，遥知不是雪，为有暗香来。”(王安石《梅花》)诗人在远处就能闻到淡淡梅花香味的原因是　　　　　　　　　　 。

11．天然气是一种清洁能源。用它做饭时，热量的大部分是通过　　　　 的方式传递给锅。1m³的天然气完全燃烧能放出　　　　　 J的热量。(天然气的热值取7．1×10⁷J／m³)　　

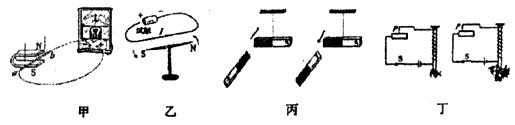

10．如图所示，甲、乙、丙、丁是四幅实验装置图，对它们解释合理的是(　 )

A．甲实验说明导体在磁场中运动时，就一定产生电流；

B．乙实验说明磁场能产生电流；

C．丙实验说明同名磁极相吸，异名磁极相斥；

D．丁实验说明电磁铁的磁性强弱与电流大小有关

第Ⅱ卷

9．小明同学用图所示的电路研究电流跟电阻的关系。在实验过程中，当A、B两点间的电阻由5更换为10后，他下一步的操作是：(　　 )

　　 A．记录电流表和电压液的示数。　 B．将变阻器滑片向左移动。

　　 C．将变阻器滑片向右移动　 　　　　　　 D．增加电池的个数。

8．2007年10月24日18时05分，“长三甲”运载火箭发射升空，将“嫦娥一号”探月卫星首先送入一个近地点高度205公里，远地点高度50930公里的椭圆形地球同步转移轨道。下列说法不正确的是：(　　 )

　　 A．推动“长三甲”火箭升空的力的施力物体是地面。

　　 B．在火箭上升过程中，卫星相对火箭是静止的。

　　 C．卫星探测到的信息是靠电磁波传回地面的

D．卫星进入地球同步椭圆轨道后，当它从近地点向远地点运行的过程中，它的动能减小，势能增大。
