17．甲物理实验小组要测出额定电压为3.8V，额定功率约为1.2W的小灯泡的额定功率．

　　 (1)除灯泡、电流表、电压表、开关和导线以外，老师还给他们提供了以下器材：①6V的电源；②4V的电源；③“20 2A”的滑动变阻器；④“10 0.1A”的滑动变阻器．为了较准确地测量小灯泡的额定功率，应选择的滑动变阻器是　　　　 ，最佳电源是　　　　 ；

　　 (2)请在下面方框内画出该实验的电路图；

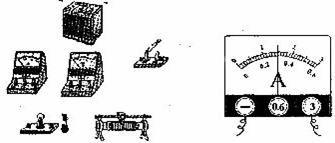

(3)请你帮他们用笔画线将实物图连好．

(4)小华正确连好电路后，闭合开关，发现电压表的示数为2．5V，他下一步的操作应该是　　　　　　　 ，同时眼睛注意　　 表，当它的示数为　　　 时，再记下另一个电表的示数为　　　　 (如图)，利用公式　　　　 即可测出小灯泡的额定功率为　　　　 ．

　　 (5)小明连好电路后，闭合开关，发现在移动滑动变阻器的滑片的过程中，电流表示数增大的同时，电压表的示数减小，产生此现象的原因是　　　　　　　　　 ；

　　 (6)小亮连好电路后，闭合开关，发现灯泡较暗，且无论怎样移动滑片，灯泡亮度都不变，原因是　　　　　　　　　　 ．

16．为探究“影响电磁铁磁性强弱的因素”，小明以电池(电压一定)、滑动变阻器、数量较多的大头针、铁钉以及较长导线为主要器材，进行如图所示的简易实验．

(1)他将导线绕在铁钉上制成简易电磁铁，并巧妙地通过　　　　　　　　　　 来显示电磁铁磁性的强弱．

(2)连接好电路，使变阻器连入电路的阻值较大，闭合开关，观察到图甲所示的情景；接着，移动变阻器滑片，使其连入电路的阻值变小，观察到图乙所示的情景．比较图甲和乙，可知　　 　　　图中的电流较小，从而发现，通过电磁铁的电流越　　　　　　 ，磁性越强．

15．如图所示是一种环保型手电筒，这种手电筒不用化学电池作为电源．使用时只要将它来回摇晃，就能发光，并且来回摇晃得越快，手电筒发光越强。这种手电筒所产生的电能是根据　　　　　 现象获得的，其能量转化是　　　　　　　 能转化成电能．

14．甲、乙两个灯泡分别标有“220V 60W”、“220V 40W”字样，并联在220V电源上，通过灯丝电流较大的是　　　　　 灯泡，灯丝电阻较大的是　　　　 灯泡．如果两灯泡钨丝长短一样，则钨丝较粗的是　　　　　　　 ．

13．如图所示的电路，若再闭合开关S，则电流表的示数将　　　　 ，电路中的总电阻将　　　　　　 。

12．如图所示家用电冰箱及其电路图．冰箱压缩机由温控开关自动控制，冷藏室照明灯由冰箱门联动开关控制，冰箱门打开后，联动开关处于　　　　　 状态，冰箱里的温度降低到一定程度后，温控开关会自动　　　　　　 ．

11．小强要自制滑动变阻器，老师向他提供了表中所示的几种材料及相关数据，他应选取　　　　 材料做电阻丝，因为在相同条件下，这种材料的电阻　　　　　　 ．

几种长1m的横截面积为1mm2的金属导体在20℃时的电阻值

导体　　　　 电阻R/

铜　　　　　 0.017

铝　　　　　 0.027

铁　　　　　 0.096

镍铬合金　　 1.1

10．小丽的爸爸想更好地使海产品保鲜，在市场上不便于使用冰柜的情况下，聪明的小丽想了个办法，她在海产品的上面铺上一层碎冰块，由于冰块在熔化时要　　　　 ，使温度　　　　 ，所以能实现保鲜的效果．

9．据报道，今年即将召开的北京奥运会，光纤网将覆盖所有奥运场馆，光纤的主要用途是

　　 A．导热　　 B．输电　　 　　　　 C．通信　　 　　　　 D．照明

8．如图所示，当闭合开关S后，通电螺线管Q端附近的小磁针N极转向Q端，则下列判断正确的是

A．通电螺线管的Q端为N极，电源a端为正极　　

B．通电螺线管的Q端为N极，电源a端为负极　　

C．通电螺线管的Q端为S极，电源a端为负极　　

D．通电螺线管的Q端为S极，电源a端为正极
