5．下列设备的运行与电磁波无关的是

　 A．医院里，医生利用B超可观察到母体内的婴儿情况

　 B．“嫦娥一号”接收地面指挥中心的运行指令实现变轨而奔向月球

　 C．汽车上安装有GPS(全球卫星定位系统)以确定行驶路线和距离

　 D．在汶川大地震发生后救灾人员利用卫星电话恢复了与外界的通讯联系

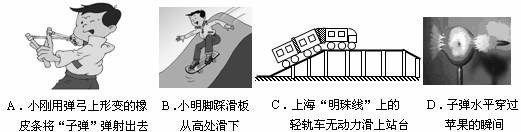

4．下面的四幅图中属于动能转化为重力势能的是

3．关于声现象下列说法错误的是

　 A．诗句“不敢高声语，恐惊天上人”中的“高”是指声音的音调高

　 B．两名宇航员在太空中不能直接对话，是因为声音不能在真空中传播

　 C．发出较强声音的喇叭能使它前面的烛焰“跳舞”，说明声音具有能量

　 D．听不同乐器弹奏同一首歌曲时能分辨出所用乐器，是利用了声音的音色不同

2．下列现象中，为了增大压强的是

　　 A．骆驼长着宽大的脚掌

B．载重汽车装有许多轮子

C．坦克车装有宽宽的履带

D．压路机装有质量很大的碾子

1．建立电磁场理论，并预言电磁波存在的物理学家是

　　 A．麦克斯韦　　　　 B．牛顿　　　　 C．赫兹　　　 D．伽利略

11．(5分)一传感器(可以看作一纯电阻)上标有“3V，0.9W”字样，为了检测它的电学性能，设计了如图所示的电路，将它与滑动变阻器串联，滑动变阻器上标有“10，1A”字样。

　　 (1)为确保电路安全，请计算在,b间所加电压的最大值。

　　 (2)如果、b间加4.5V的电压，要使传感器正常工作，滑动变阻器接人电路的电阻多大?整个电路消耗的功率多大?

10．(6分)“塔吊”是建筑工地上常见的起重设备，在汶川地震灾区救援现场，用“塔吊”可将很重的水泥板方便地吊起并安放到工作区域内。(g取10N／kg)

(1)现有一“塔吊”如图所示，它有一水平臂AB，AO叫平衡臂，OB叫吊臂。C为可移动的滑轮组，C移动的范围是从O点到B点。已知：AO=10m，OB=50m。若“塔身”的宽度和铁架、滑轮组所受重力及摩擦均不计，在A端所装配重的质量为5t，要想起吊质量为1.25t的水泥板，为安全起吊，C应移动到离O多远的地方?

　　 (2)若“塔吊”20s内将质量为1.25t的水泥板匀速提高了4m，那么，“塔吊”提升水泥板的功率是多少?如果机械做的额外功是3×10⁴J，“塔吊”的机械效率是多少?

9．(5分)小明的新家想装一台无水箱式电热水器，这种电热水器当有冷水流过它时，就能达到要求的温度而立即从喷头流出供淋浴。已知冷水温度为15℃，淋浴所需热水温度为40℃，电热水器一分钟流出热水的质量约为4kg，水的比热容为4.2×10³J／(kg·(℃)。

　　 (1)将质量为4kg温度为15℃的冷水，加热到淋浴所需要的温度，水吸收的热量是多少?

　　 (2)如果不考虑热损失，无水箱式电热水器的电功率至少多大才能满足淋浴的要求?

　　 (3)小明新家的电路允许通过的最大电流为30A，问他家能不能使用该电热水器?

8．(4分)李刚学习了电功率的概念后，要对小灯泡的电功率进行研究。

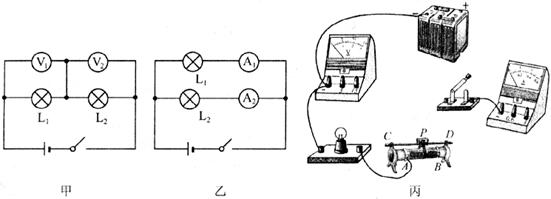

　　 (1)取两个阻值不同的灯泡L₁、L₂要探究它们的电功率跟哪些因素有关?他设计了如图所示的电路图。

　　 要探究它们的电功率跟电压的关系，实验中要控制两灯的__________相同，采用甲、乙两图中的__________电路图。

　　 (2)现要测定一额定电压为3.8V，灯丝电阻约为10的小灯泡的额定功率，如图丙所示，电源电压为6V，滑动变阻器标有“10，1A”字样。

　　 ①请用笔画线代替导线，将电路中未连接部分接好。

　　 ②在电路连接正确的情况下，闭合开关，发现灯泡不亮，电流表几乎没有示数，电压表示数接近电源电压，则原因可能是　　 (　　 )

　　 A．小灯泡被短路　　 　　　　　　　 B．灯丝断了

　　 C．电流表被短路　　 　　　　　　　 D．滑动变阻器连人电路的电阻太大

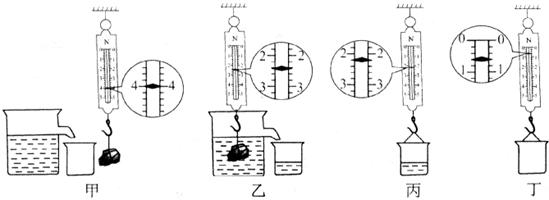

7．(4分)张扬在某实验中的主要操作步骤及弹簧测力计的示数，如下图所示：

　　 (1)根据图中提供的信息，石块受到的浮力F_浮=________N，石块排开水所受的重力G_排=__________N。

　　 (2)由此得出的结论是：__________。

　　 (3)该石块的密度_石=__________kg／m³。
