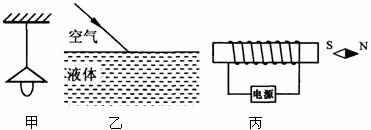

22．(6分)(1)在图甲中，画出电灯静止时受力的示意图：

(2)画出图乙中与入射光线对应的反射光线和大致的折射光线位置；

(3)根据图丙中小磁针静止时的指向，在图中标出通电螺线管的N、S极和电源的正负极。

21．小红所在的科技小组利用所学知识自制一杆秤(自重不计)，其照片如图所示．秤砣的质量m₀为1kg，根据照片估算此杆秤最大测量值为___________kg；若要增大该杆秤的测量范围，可采用的方法_______________________________________________(写一种方法)；

已知秤杆上0．5kg和2．5kg的两根刻度线相距10cm，则秤钩连接点A与提钮O点的距离是__________cm．

20．一条油轮在长江中航行时，排开水的体积是300m³，油轮受到的浮力为________N．在码头卸下了100m³的燃油，卸下燃油的质量为_________kg，油轮排开水的体积变为_____

_____m³(燃油密度为0．8×10³kg/m³，g取10N/kg)．

19．电子式电能表表盘上标有“3000imp/(kW·h)”字样，将某用电器单独接在该表上工作20min，电能表指示灯闪烁了300次．该用电器在上述时间内消耗的电能为_________

_kW·h，它的电功率是__________W。

18．小刚双手对搓后感觉手上发热，这是通过______________的方式改变手的内能．汽油机的工作过程中，将机械能转化为内能的是____________冲程．

17．“嫦娥一号”探月卫星在距月球表面200km高度经过多次“刹车制动”，最终绕月球做匀速圆周运动．卫星“刹车制动”时，沿运动方向喷射高温气体，高温气体对卫星施加制动力，这说明力的作用是___________的．在绕月球做匀速圆周运动时，卫星的运动状态___________(选填“改变”或“不变”)．卫星通过_____________(选填“超声波”或“电磁波”)将探测到的信息传到地面．

16．根据能量的转化和守恒定律可知，能量在转化或转移的过程中，其总量__________．电能可以使电灯发光，同时产生内能散失在空气中，但这些内能却无法自动转化为电能．该现象说明能量的转化具有_____________．

15．空降兵从3000m高空降落的过程中，以降落伞为参照物，空降兵是__________(选填“运动”或“静止”)的：他受到的大气压__________(选填“变大”、“变小”或“不变”)．

14．我们听到的锣鼓声是通过________传入耳中，我们主要是根据________(选填“音调”、“音色”或“响度”)来辨别锣声和鼓声的．

13．液体内部的压强随深度的增加而________；铁钉越尖，越易钉入木板，说明压力的作用效果与_________有关．
