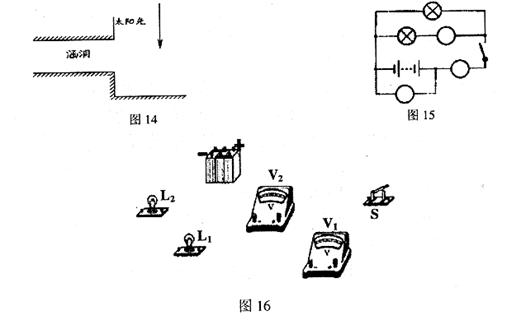

16．(2分)为了把竖直照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图14中画出平面镜的位置，并完成光路图。

15．按要求完成下列两题：

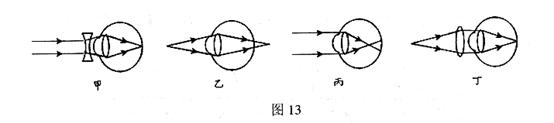

(1)人的眼睛相当于一个照相机，视网膜相当于照相机的胶片，物体在视网膜上成一个　　　　　　 (填“倒立”或“正立”)、缩小的实像。现在我县学生很多不注意用眼保健，以致近视眼越来越多，近视时就如下图13中的　　　　　　　 图，而矫正后则变为图13中的　　　　　　　 图。(填“甲”或“乙”或“丙”或“丁”)

(2)通常情况下，干燥的木板是　　　　　　 ，但是在潮湿的天气里，木板也会成为　　　　　 ，这说明导体和绝缘体之问没有绝对的　　　　　　　 ，在一定条件下，它们之间可以发生　　　　　　　 ；下列各组物体中全部属于导体的是　　　　　　　

A．铝、陶瓷；　　　　　　 B．橡胶、铜；　　　　　　 C．油、大地：　　　　　　 D．石墨、水银。

家庭电路中的电风扇、洗衣机、电视机等用电器使用的插座与电灯之间的连接方式是　　　　　 联，开关与电灯之间的连接方式是　　　　　　　 联。

卷Ⅱ　　 探究性学习、创造能力部分

14．根据所学知识回答下列问题：

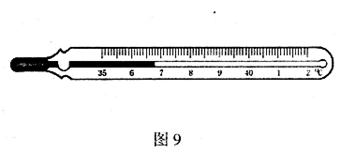

(1)小华用体温计自测体温，如图9所示，该体温计的分度值是　　　　　　　 ℃，测量范围是　　　　　 ℃，测得其体温为　　　 　　　 ℃。

(2)让一束太阳光照射到三棱镜上，太阳光通过三棱镜后，被分解成各种颜色的光，这是光的　　　　 现象。彩色电视机画面上的丰富多彩是由三原色光混合而成的，图10是色光的三原色示意图，图中区域“1”应是　　　　 色，区域“2”应是　 　　　 色。

(3)如图11所示，电压表的读数为　　　　 伏；电流表的读数为　　　　　 安。

(4)如图12所示的电路中，要使两灯泡串联，应该闭合开关　　　　　　 ；要使两灯泡并联，应该闭合开关　　　　　 。

(5)我们听不到蝴蝶飞行发出的声音，但能听到蜜蜂飞行时发出的声音，这是因为它们翅膀振动　　　　　　 不同。蝙蝠可以靠超声波发现昆虫，这说明声音碰到障碍物可以　　　　　 。外科医生可以利用超声波振动除去人体内的结石，这说明声音可以传递　　　　　 。

13．写出下列情景或仪器所依据的物理原理：

(1)一个完整的电路应包括　　　　　　 、　　　　　 、导线和开关四部分：电荷的　　　　　 形成电流，把　　　　　　　 移动的方向规定为电流的方向，在闭合电路的电源外部，电流是从电源的　　　　　 极流向　　　　　 极的。

(2)水银温度计是根据液体的　　　　　　　　　　　 的规律制成的；

(3)排纵队时，如果看到自己前面的一位同学挡住了前面所有的人，队就排直了，这可以用　　　　　　　　　 来解释。

(4)如图8所示电路，电源电压U保持不变。闭合开关S，要使和能继续工作，甲、乙两处可接入　　　　　 表；断开开关S，仍要使和都能工作，甲、乙两处只可接入　

12．下表列出几种物质在标准大气压下的熔点和沸点：

根据上表数据，下列判断正确的是

A．钨金属块放在沸腾的铁水中一定会熔化

B．可以用酒精温度计测量沸水的温度

C．俗话说：“真金不怕火炼”，因此，把铜粉和金粉混合后一起加热，铜粉比金粉先熔化

D．我国北部最低温度曾达到－52.3℃，因此应用酒精温度计测气温。

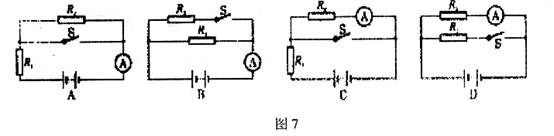

11．如图7所示，电源电压不变．当开关S闭合时，电流表示数变小的是

10．由图6中关于童话故事中狼与小白兔的对话，你认为小白兔能分辨出门外不是自己的外婆，主要是依据声音的

A．响度　　 　　　　　　　 B．音色　　 　　　　　　　　 C．音调　　 　　　　　　　 D．频率

9．测量视力时，利用平面镜成像特点可以节省空间。如图5所示，让被测者对着镜子背对视力表，此人看到视力表的像离他的距离是

A．3m　　 　　　　　　　　　 B．4m　　 　　　　　　　　　 C．5m 　　　　　　　　　　　 D．6m

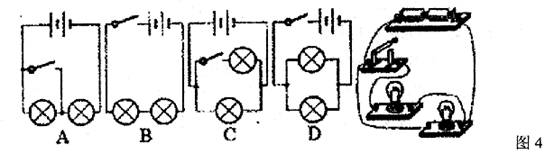

8．如图4所示的四个电路图中，与实物图对应的是

7．如图3所示的电路中，电流表测量的是

A．通过灯L1的电流

B．通过灯L2的电流

C．通过灯L1和灯L2的电流之和

D．电源供给电路的总电流
