17．如图所示是“研究凸透镜成像规律”实验装置图，放好仪器，点燃蜡烛，调整　　　 　 　　　　　 和　　　　　　　　　 的高度，使它们的中心跟烛焰的中心大致在同一高度，这样做的目的是　　　　　　　　　　　　　　　　　　　　　　　　 ，实验中发现蜡烛放在　　　　　　　　　　 点时，它的像成在2F′点，放在　　　　　　　　　　 点时，它的像成在2F′点以外，放在　　　　　　　　　　 点时成正立放大的虚像。

16．请照图甲所示的电路图。用笔画线，将图乙中的线补充完整。

15．如下图所示，在“研究平面镜成像特点的实验”中，为确定橡皮泥在A中所成像的位置，图中A应选用　　　　　　　　　　 　　　 (选填“平面镜”或“薄玻璃板”)，橡皮泥经A所成的像是　　 _　　　　　　 选填(“实”或“虚”)像。

14．在“观察水的沸腾”的实验中，某实验小组观察到水沸腾前和沸腾时水中气泡的上升情况不同，如图a、b所示。则上图中　　　　　　　　　 是水在沸腾前的情况，图中　　　　　　　 是水在沸腾时的情况。小组记录的实验数据如下表所示：

(1)从记录的数据可得出的实验结论是：此时水沸腾的温度是　　　　　　　　 ℃。

(2)实验得到的结论与水(在标准大气压下的沸点100℃)有明显的差异，其原因可能是：　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

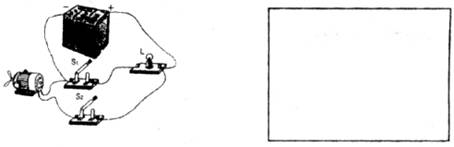

13．如下图是一个电学实验的实物连线图，请在右边方框内画出它的电路图。

12．如下图所示，画出经凸透镜折射后的两条光线。

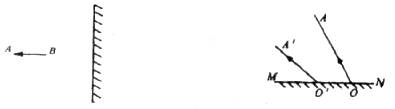

11．OA、O′A′为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如右上图。试作出这两条反射光线的入射光线并确定发光点的位置。

10．利用平面镜成像的特点，作出物体AB在平面镜中所成的像。

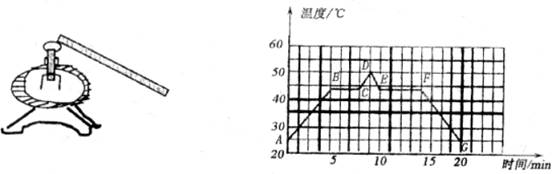

9．如右上图是表示晶体熔化和凝固的过程的图像，从图中可以看出，该晶体的熔化过程是图像上的　　　　　　　　 段，CD段物质处于　　　　　　　　　 态。

8．用跟绸子摩擦过的玻璃棒去接触验电器的金属球，金属箔张开一定的角度，如下左图所示，则金属箔带的是　　　　　　 　 电荷(选填“正”或“负”)。
