23. (2分)如下图所示为小明家的鱼缸，一缕阳光透过窗帘的缝隙投射在鱼缸中的水面上，一条光线经水面折射进入鱼眼(已画出)。请画出入射光线、反射光线的大致方向，标明入射角r 和折射角θ。

22. (3分)由于通往灾区的道路严重损毁，解放军多次出动飞机参与抗展救灾。如图所示，甲图为解放军某陆航团直升机运送救灾物资至灾区降落前悬停在空中的悄景，请在图乙中作出此时直升机所受升力和重力的示意图。

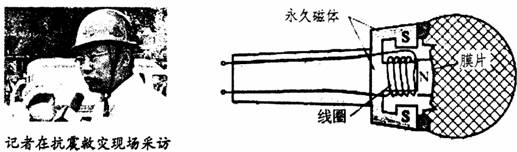

21. (2分)如图是一种话简的示意图，当被采访者对着话简说话时，膜片及与之相连的线圈在　　　　 中运动，把声音信号转变成　　　　 信号。

20. (2分)" 堰塞湖"，可能造成危害的原因是：随着湖内水位上升，堤坝同一深度处受到湖水的压强　　　　 ，可能导致堤坝崩塌而发生重大洪灾。渡船载重超过一定值就会下沉。现在，船能载着灾民安全渡河，则渡船的自重和载重总和　　　　　 水对渡船的浮力(填“大于”、“等于”或“小于”)。

19. (3分)震灾使通往灾区的光缆中断，中国移动阿坝分公司的一支抢险队奔赴灾区理县、汶川,但由于交通阻塞，抢险队被困在海拔三千多米的理县朴头乡。14日凌展，车外下着大雨，为争取时间，又冷又饿的队员们冒着大雨和发生泥石流的危险，踏着泥泞的山路爬到山上布放光缆。光缆是利用光　　　　 的实现信息传输的；夜晚车内外温差大，车内的水蒸气碰到较冷的车窗时，会　　　 (填一物态变化名)形成水珠；水在朴头的沸点　　　 在资阳的沸点(填‘高于”、“等于”或"低于”)。

18. (3分)5月12日16时30分，武警某部参谋长王毅率官兵600余人从驻地驱车开赴震中汶川。13日凌展1时，行至古尔沟由于道路损毁受阻。王毅率领先遣队徒步强行军90公里，于13日23时15分率先到达汶川县城，第一时间向抗震救灾指挥部报告了重灾区受灾情况。　　 先遣队徒步行军的时间是　　　　　 h；到达汶川县城时已是震后约　　　　 h；先遣队徒步行军的平均速度约为　　　 km/h.(第二、三空四舍五入取整数)

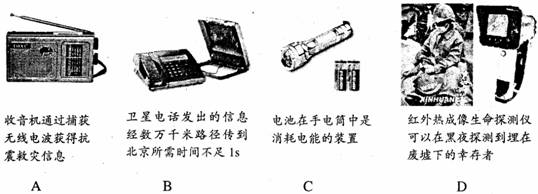

17．如图所示为本次救灾活动中使用的收音机、卫星电话、手电筒、红外热成像生命探测仪，有关文字说明错误的是

第II卷(非选择题)

16．如图所示，甲为某大学的学子们用蜡烛组成“爱心5·12"的图案为灾区人民祈祷、祝福的场景，乙图为新闻工作者拍摄救灾现场的工作画面及所用的摄影器材。下列说法中错误的是

　　　 A．祈祷现场的人能从各个方向看到烛焰，是因为光的漫反射

　　　 B．无法看清图片下方人物后脑．是因为它处于烛光照射不到的区域

　　　 C．物体的反射光经过摄像机镜头成像的过程会发生折射现象

　　　 D.摄像机上方的闪光灯内可能有凹面镜

15．下列说法中错误的是

A．在乘车从机场到都江堰的路上，温总理一直系着安全带是为了防止惯性可能带来的危害

B．车上的人能利用时速表和里程表计算汽车某段匀速行驶过程的时间

C．急救车在水平路面上匀速行驶时，伤员所受重力与路面对车的支持力是一对平衡力

D．车驶入刚抢通的道路时发生剧烈颠簸，车上一人大叫“地震了”，他是以自己为参照物的

14．如图所示，通过电力工人的紧张工作，灾区某帐篷教室内的五盏36W节能灯正常工作了，下列说法中正确的是

　　 A．正电荷经火线、节能灯、零线定向移动形成电流

　　 B．火线带正电，零线带负电，两线相互吸引

　　 C．教室内各灯相互串联　　

D．该教室每小时照明耗电0.18度
