用电器甲的电阻是10Ω，用电器乙的电阻是40Ω，将他们并联后接在电压为8v的电源上，求通过甲、乙两个用电器的电流和电路中的总电流。

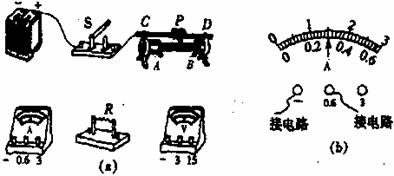

小刚同学想用电流表、电压表测量一段电阻丝R的电阻，他已连接了部分电路，如图所示，请你接着完成下列步骤：

(1)根据第(3)问，用笔画线代替导线，将电路补画完整．

(2)开关闭合前，滑动变阻器的滑片应滑至使变阻器电阻________(填“最大”、“最小”或“中间”)位置．

(3)当电压表示数为3.6V时，电流表的示数如图(b)所示，这时电路中的电流是__________A，电阻丝的电阻为________Ω.小刚通过改变被测电阻两端的电压，共测得三组对应的电压值和电流值，最后算出电阻的平均值，这样做的目的是___________________.

4、在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。则由图可知，元件A的电阻为　　 _______Ω；将A和B并联后接在电压为2.5V的电源两端，则通过A和B的总电流是　　　 _____A。

2、如图所示的电路中，要使两灯泡串联，应该闭合开关_________；要使两灯泡并联，应该闭合开关________

1、如图所示，在方框内分别填入小灯泡和电流表的元件符号，使电路正常工作。

15、如图所示，闭合开关S时，灯泡L₁、L₂都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。则(　　　 )　　

A．灯L₁开路　　 B．灯L₂开路　 C．灯L₂短路　　 D．开关S开路

14、如图所示的电路中，电源电压不变，闭合电键S后，灯L₁、L₂都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是(　　　 )

A．灯L₁短路　 　B．灯L₂短路　 　C．灯L₁开路　 　D．灯L₂开路

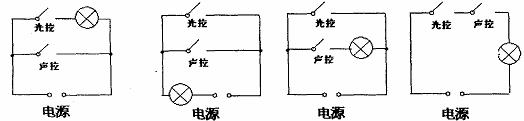

13、楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。科研人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开。利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合；无人走动时，自动断开。若将这两个开关配合使用(如图)，就可以使楼道灯变得“智能化”，这种“智能”电路正确的是(　　　 )

　　　 A　　　　　　　　　　 B　　　　　　　　 C　　　　　　　　 D

12、根据欧姆定律公式，可变形得到。对此，下列说法中正确的是

A．导体电阻的大小跟导体两端的电压成正比　　

B．导体电阻的大小跟导体中的电流强度成反比

C．当导体两端的电压为零时，导体的电阻也为零

D．导体电阻的大小跟导体两端的电压和通过导体的电流强度无关

11、A、B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们串联在电路中，则加在A、B上的电压U_A、U_B和通过A、B的电流I_A、I_B间的关系正确的是

　　 A． I_A=I_B　　　　　 B．　 I_A >I_B　　 C． U_A=U_B　　　 　　D．　 U_A>U_B
