39．(6分)电热饮水机有加热和保温两种工作状态 (由机内温控开关S。自动控制)，从说明书上收集到如表数据及如图所示的电路原理图：

(1)分析说明温控开关S₀断开时，饮水机处于哪种工作状态?

(2)求电阻R₂的阻值。

(3)求电热饮水机在加热状态下的工作电流。

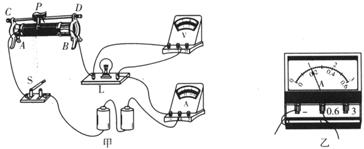

38．(8分)小华同学用电池组(电压为3 V)、电压表、电流表和滑动变阻器等实验器材，测量标有“2.5 V”字样小灯泡的电功率。

(1)如图所示是小华连接的实物连接图，其中有一处连接错误，请在错误连线上打“×”，并用笔画线代替导线画上正确的连线。

(2)电路错误改正后，小华闭合开关S，发现无论怎样调节滑动变阻器灯泡都不亮，且电压表有示数、电流表示数始终为零，造成这种故障的原因是___________________。

　　 (3)小华排除故障后，继续实验．当电压表示数为2.5 V时，电流表示数如图乙所示为___________A，则小灯泡L的额定功率为_________W。

37．(2分)小明去某古镇旅游时发现，米酒是当地的一种特产，小店卖米酒和卖酱油都用竹筒状的容器来量取，但量取相同质量的米酒时所用的器具比量取酱油的要大一点，如图所示。

　 　请你利用所学的物理知识对这种现象作出解释：

____________________________________________________________________________________________________________________________________________________

36．(4分)体育课上老师安排男女同学分组打篮球，小华发现男女同学组的篮球落地后都会反弹，但反弹的高度却不同，篮球由静止开始下落，反弹的高度与哪些因素有关呢?小华与大家一起对这个问题进行了讨论，提出了不同的猜想。

　 　猜想l：篮球反弹的高度可能与球的型号有关。

　 　猜想2：篮球反弹的高度可能与下落的高度有关。

　 　猜想3：篮球反弹的高度可能与地面材料有关。

　 　于是，小华用两只充足电气的#7(标准男子)、#6(标准女子)篮球及刻度尺，在水泥地面和木制地板上进行了实验，通过实验，得到的实验数据如下表：

　　 (1)要验证猜想2，需要选用实验序号为___________、__________的两组数据进行分析。

　　 (2)通过他的实验数据，可得到的结论是：篮球反弹的高度与_________有关；与_________无关。

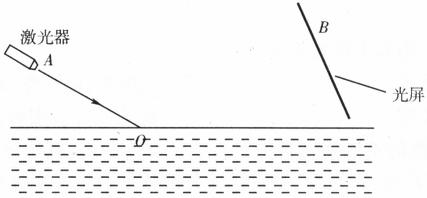

35．(2分)如图所示，是激光液面控制仪的原理简图，由固定激光器发出的一束激光AO以60°的入射角射向液面，经液面反射后射到光屏上的B点，再通过光屏上的光电转换器将光信号变成电信号，输入控制系统用以控制液面高度，请通过作图找出B点的准确位置。

34．(1分) 从发电站到用电地区，通常都有一段相当长的距离，要实现如此远距离的电能输送，在目前的技术水平下一般采用高电压输电，___________材料的出现，为我们将来利用其零电阻特性实现远距离大功率输电提供了可能。

33．(1分)2007年11月26日，中国国家航天局正式公布了“嫦娥一号”卫星传回的第一幅月面图像(如图所示)，这幅月面图像是“嫦娥一号”搭载的CCD立体相机拍摄并由电子设备通过_________将图像数据传回地面应用系统的。

32．(2分) 作为一种应急措施，有时也可以用扬声器代替话筒．如图所示装置，人对着扬声器的锥形纸盆说话，声音就会使与纸盆相连的线圈在___________中振动，从而产生随着声音的变化而变化的电流．这种产牛电流的现象在物理学上称为___________现象。

31．(3分) 学习物态变化时，老师写了一幅对联，上联是“杯中冰水，水放热结冰温度不降”；下联是“盘内水冰，冰吸热化水温度未升”，该对联先后包含的两种物态变化分别是___________和___________，它还说明了冰是一种___________ (填“晶体”或“非晶体”)。

30．(1分)吸烟有害健康，只要有人在人群密集处尤其是空气流通不畅的公共场合吸烟，周围的人就能闻到烟味，遭受毒害，这是由于分子____________的缘故。
